引入动态面板


使用“动态面板”创建一个简单的图像旋转。首先将图像小部件放置在每个面板的状态。然后,添加一个交互 Button Shape 使状态能够生动起来。

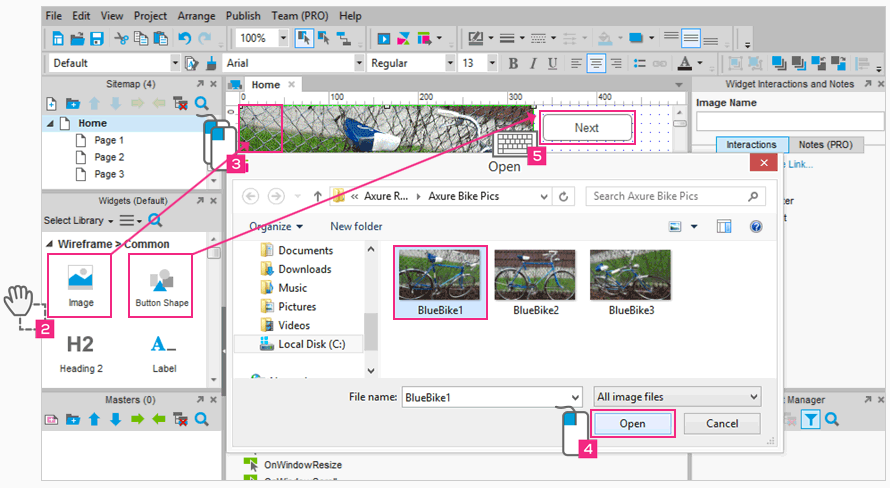

添加一张图片和一个 Button Shape

下载“AxureBikePics.zip”并解压缩文件夹的图片在你的计算机上。如果你喜欢你可以用自己的图像。

images

1 下载和解压

下载 AxureBikePics.zip 并解压文件夹到你的计算机上。

2 添加部件

拖放一个图像部件和一个 Button Shape 部件到设计区域如图所示。s

3 选择图片

双击图像部件选择第一张图片 BlueBike1。

4 点击打开

点击“打开”使用图片。

当询问是否自动调整大小时,点击“是”。

5 在按钮上编辑文本

在 Button Shape 上编辑文本读作 Next。

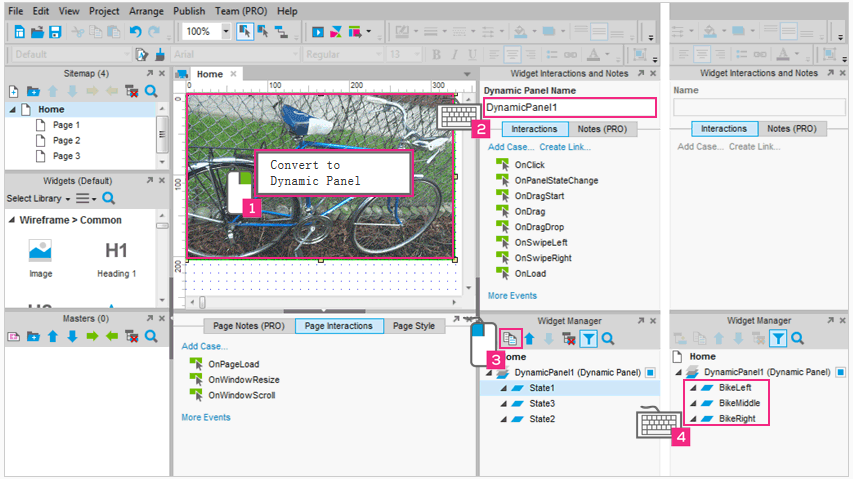

转换到动态面板和添加状态

images

1 转换为动态面板

右键单击图像部件并选择“转换为动态面板”。

2 命名动态面板

命名新的动态面板为 DynamicPanel。

3 复制第一个状态

在“部件管理器”窗口,选择 State1 并点击“复制状态”图标两次。

4 标注每个状态

轻轻双击标注三个状态 BikeLeft,BikeMiddle 和 BikeRight。

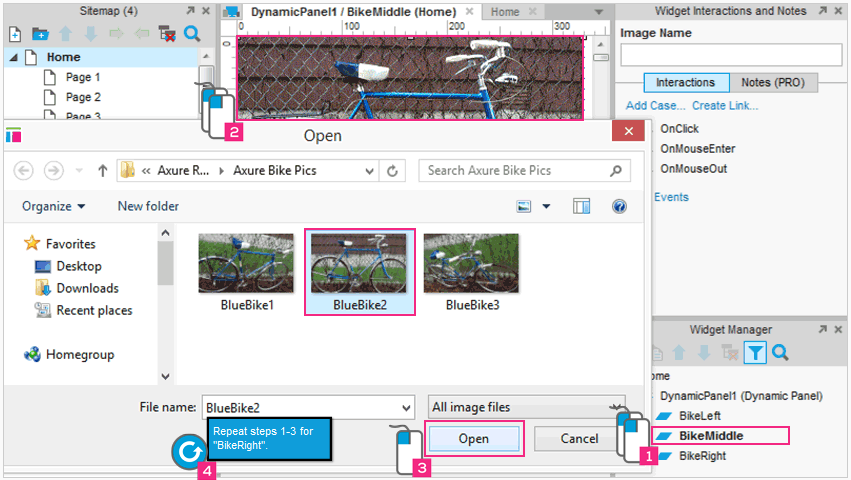

为每一种状态添加一张图片

images

1 打开状态 BikeMiddle

在“部件管理器”窗口双击“BikeMiddle”状态让它显示在设计区域。

2 输入图像

双击图像部件导入第二张图像。

3 点击打开

点击“打开”使用图片。

当询问是否自动调整大小时,点击“是”。

4 对 BikeRight 重复上述步骤

重复步骤1-3将第三张图片放到 BikeRight 状态。

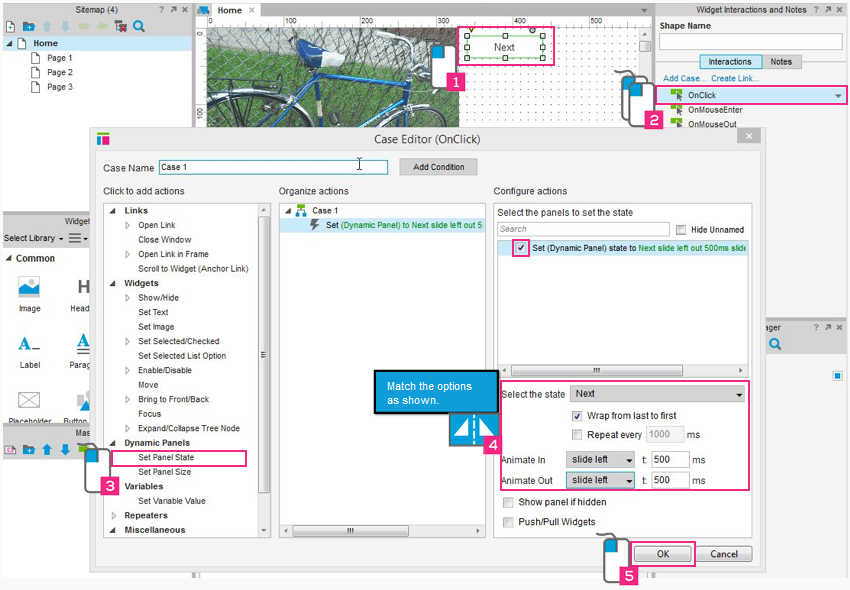

通过点击 Next 在面板显示下一个状态

images

1 选择 Next 按钮

在主页上选择“Next” Button Shape 部件。

2 添加一个 Case 到 OnClick

双击 OnClick 事件为 Button Shape 添加一个案件。

3 添加动作

在最左边列表选择动作“设置面板状态”。

4 指定面板和选项

选择 DynamicPanel 和如图所示为动作匹配选项。

5 点击 OK

点击 OK 按钮添加动作

预览原型

预览你的原型。单击 Next 按钮推动图像。当你到达第三张图片时它将绕回第一张图片。
