这篇博文主要针对浏览器中绘制椭圆的方法扩展。在网上搜索了很多，发现他们绘制椭圆的方式都有缺陷。其中有压缩法，计算法，贝塞尔曲线法等多种方式。但是都不能很好的绘制出椭圆。所有我就对这个绘制椭圆的方式进行了研究，发现压缩法是可以完美实现椭圆绘制的。废话不多说,直接上代码了。
if (!CanvasRenderingContext2D.prototype.ellipse) {
CanvasRenderingContext2D.prototype.ellipse = function(x, y, radiusX, radiusY, rotation, startAngle, endAngle,
anticlockwise) {var r = radiusX > radiusY ? radiusX : radiusY; //用打的数为半径var scaleX = radiusX / r; //计算缩放的x轴比例var scaleY = radiusY / r; //计算缩放的y轴比例this.save(); //保存副本 this.translate(x, y); //移动到圆心位置this.rotate(rotation); //进行旋转this.scale(scaleX, scaleY); //进行缩放this.arc(0, 0, r, startAngle, endAngle, anticlockwise); //绘制圆形this.restore(); //还原副本 }
}
这里给解释一下别的博文里面中的压缩法为啥不正确.下面我抄袭别人一段代码,来解析一下为啥错误.
1 <!DOCTYPE html> 2 <html> 3 <head lang="en"> 4 <meta charset="UTF-8"> 5 <title>椭圆</title> 6 </head> 7 <body> 8 <canvas id="canvas" style="border:1px solid #aaa;display:block;margin:50px auto;"> 9 当前浏览器不支持Canvas，请更换浏览器后再试10 </canvas>11 <script>12 var canvas = document.getElementById("canvas");13 canvas.width = 600;14 canvas.height = 600;15 var context = canvas.getContext("2d");16 context.lineWidth = 10;17 context.strokeStyle="black";18 EvenCompEllipse(context, 130, 200, 100, 20); //椭圆19 function EvenCompEllipse(context, x, y, a, b){20 context.save();21 //选择a、b中的较大者作为arc方法的半径参数22 var r = (a > b) ? a : b;
23 var ratioX = a / r; //横轴缩放比率24 var ratioY = b / r; //纵轴缩放比率25 context.scale(ratioX, ratioY); //进行缩放（均匀压缩）26 context.beginPath();27 //从椭圆的左端点开始逆时针绘制28 context.moveTo((x + a) / ratioX, y / ratioY);29 context.arc(x / ratioX, y / ratioY, r, 0, 2 * Math.PI);30 context.closePath();31 context.stroke();32 context.restore();33 };34 </script>35 </body>36 </html>

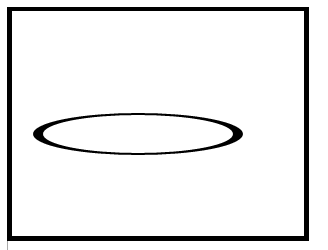

他绘制的效果如下
为什么会出现这种情况呢.因为他在绘制的时候先绘制了,然后才还原.这样的话是压缩的一个路径,在绘制的时候就会连线条也进行压缩.而我的那段代码中并没有直接进行绘制.而是进行了还原操作.下面我给一段示例代码.大家可以直接进行试验.
<!DOCTYPE html><html><head><meta charset="utf-8"><title>canvas绘制椭圆</title></head><body><canvas id="canvas" width='500' height='500'></canvas><script>if (!CanvasRenderingContext2D.prototype.ellipse) {
CanvasRenderingContext2D.prototype.ellipse = function(x, y, radiusX, radiusY, rotation, startAngle, endAngle,
anticlockwise) {var r = radiusX > radiusY ? radiusX : radiusY; //用打的数为半径var scaleX = radiusX / r; //计算缩放的x轴比例var scaleY = radiusY / r; //计算缩放的y轴比例this.save(); //保存副本 this.translate(x, y); //移动到圆心位置this.rotate(rotation); //进行旋转this.scale(scaleX, scaleY); //进行缩放this.arc(0, 0, r, startAngle, endAngle, anticlockwise); //绘制圆形this.restore(); //还原副本 }
}var ctx = document.getElementById("canvas").getContext("2d");
ctx.beginPath();
ctx.ellipse(300, 300, 150, 100, 30 * Math.PI / 180, 0, Math.PI * 2);
ctx.lineWidth = 10; //设定线宽为10 ctx.stroke();
ctx.closePath();</script></body></html>

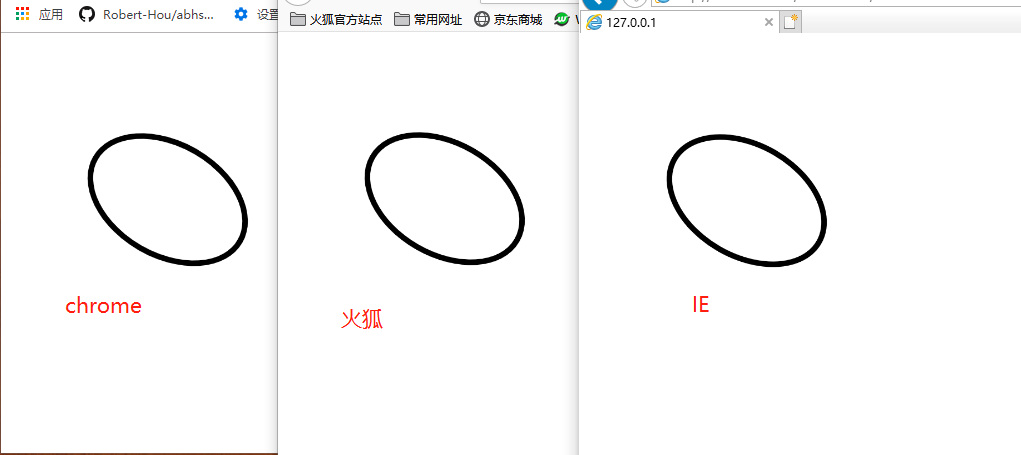

实际效果如下:
由此可见,其实压缩法是完全可以实现椭圆绘制的.只是大部分博文里面使用的都不太对而已.
