用于动态分区的位图
动态分区的主要关注点是跟踪所有空闲和分配的分区。 但是，操作系统为此任务使用以下数据结构。
- 位图
- 链表
位图是存储细节最少见的数据结构。 在这个方案中，主存储器被分成分配单元的集合。 根据该过程的需要，可以将一个或多个分配单元分配给过程。 但是，分配单元的大小是由操作系统定义的，并且从不更改。 虽然分区大小可能会有所不同，但分配大小是固定的。
操作系统的主要任务是跟踪分区是空闲的还是空闲的。 为此，操作系统还管理另一个称为位图的数据结构。

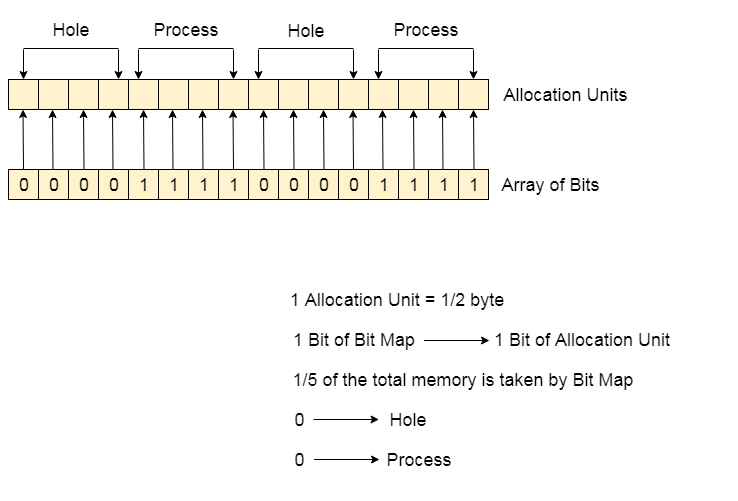

分配单元中的进程或空洞由位图的标志位表示。 在下面显示的图像中，为分配单元的每一位定义了一个标志位。 但是，这并不是一般情况，它取决于操作系统，对于多少位分配单元，它想要存储标志位。
如果在分配单元中的相邻位上存在连续存在的过程，则将标志位设置为1，否则将其设置为0。
位图中的一串0表示相对分配单元中有一个孔，而1的字符串表示相对分配单元中的过程。
使用位图的缺点
-
OS必须为位图分配一些内存，因为它存储了有关分配单元的详细信息。 大量的内存不能用于加载任何进程，因此降低了多进程的程度以及吞吐量。在上图中，分配单位是4位，即
0.5位。 这里，位图的1位表示1位的分配单位。1个分配单元的大小= 4位 位图大小= 1 /(4 + 1)=总内存的1/5。因此，在这个位图配置中，总内存的1/5被浪费了。
-
要识别内存中的任何空洞，操作系统需要在位图中搜索
0字符串。 这种搜索花费了大量的时间，这使得系统在一定程度上效率低下。
