概述

硬件鉴权协议主要用于Portal型设备的鉴权方式改造，使设备可以通过识别微信身份给顾客放行，让顾客的手机和PC快速便捷连上Wi-Fi。

业务逻辑

移动端连Wi-Fi

用户连网流程

顾客在手机上点选ssid后唤起portal页，点击页面上“微信连Wi-Fi”按钮进入连接前页，展示公众号logo和名称，点击“立即连网”按钮后开始连WiFi，连接成功后跳转到成功连接页，关注商家公众号。

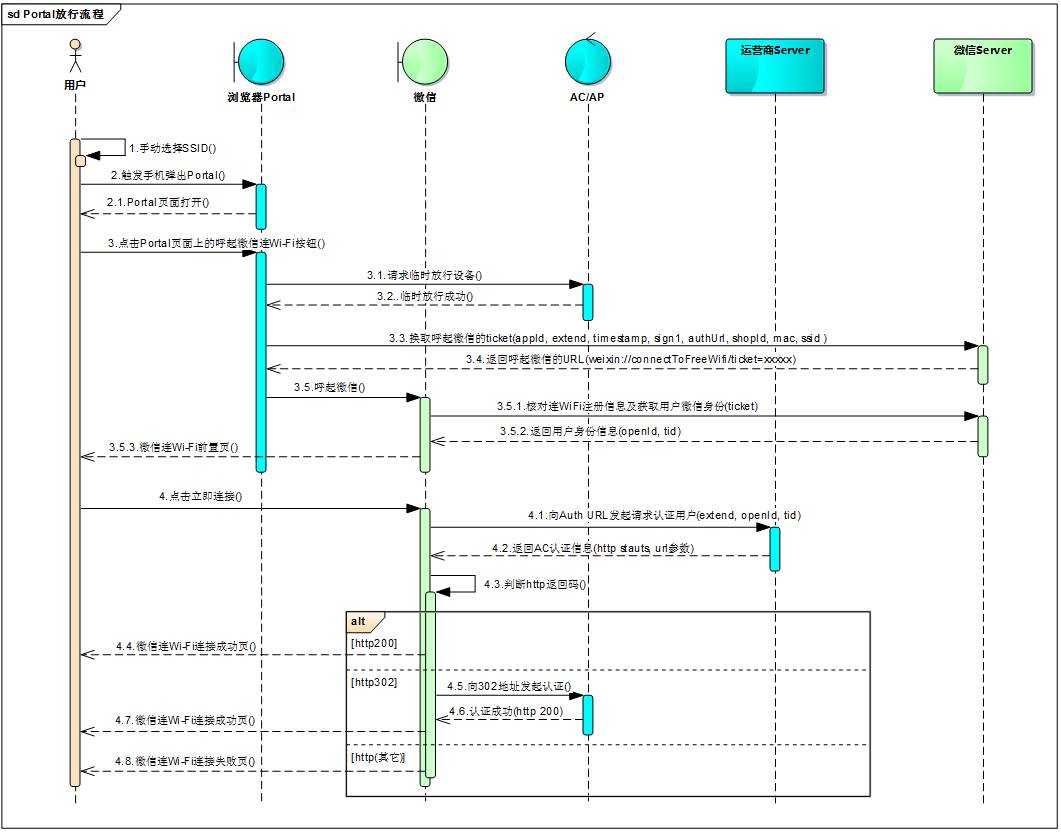

模块时序图

若无法看清图中文字，可先通过“图片另存为”将图片保存到本地，再放大查看。

PC连Wi-Fi

用户连网流程

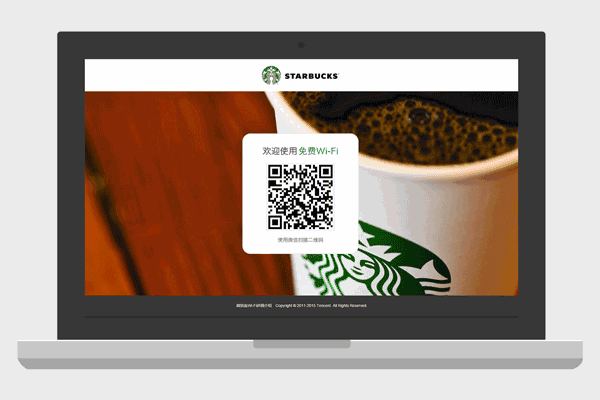

顾客在PC上选择ssid后，在浏览器打开portal页，页面上展示连Wi-Fi二维码。用手机微信扫描该二维码，点击手机页面上的“确认”按钮，PC连上Wi-Fi，同时浏览器的portal页自动跳转到商家配置的网页。

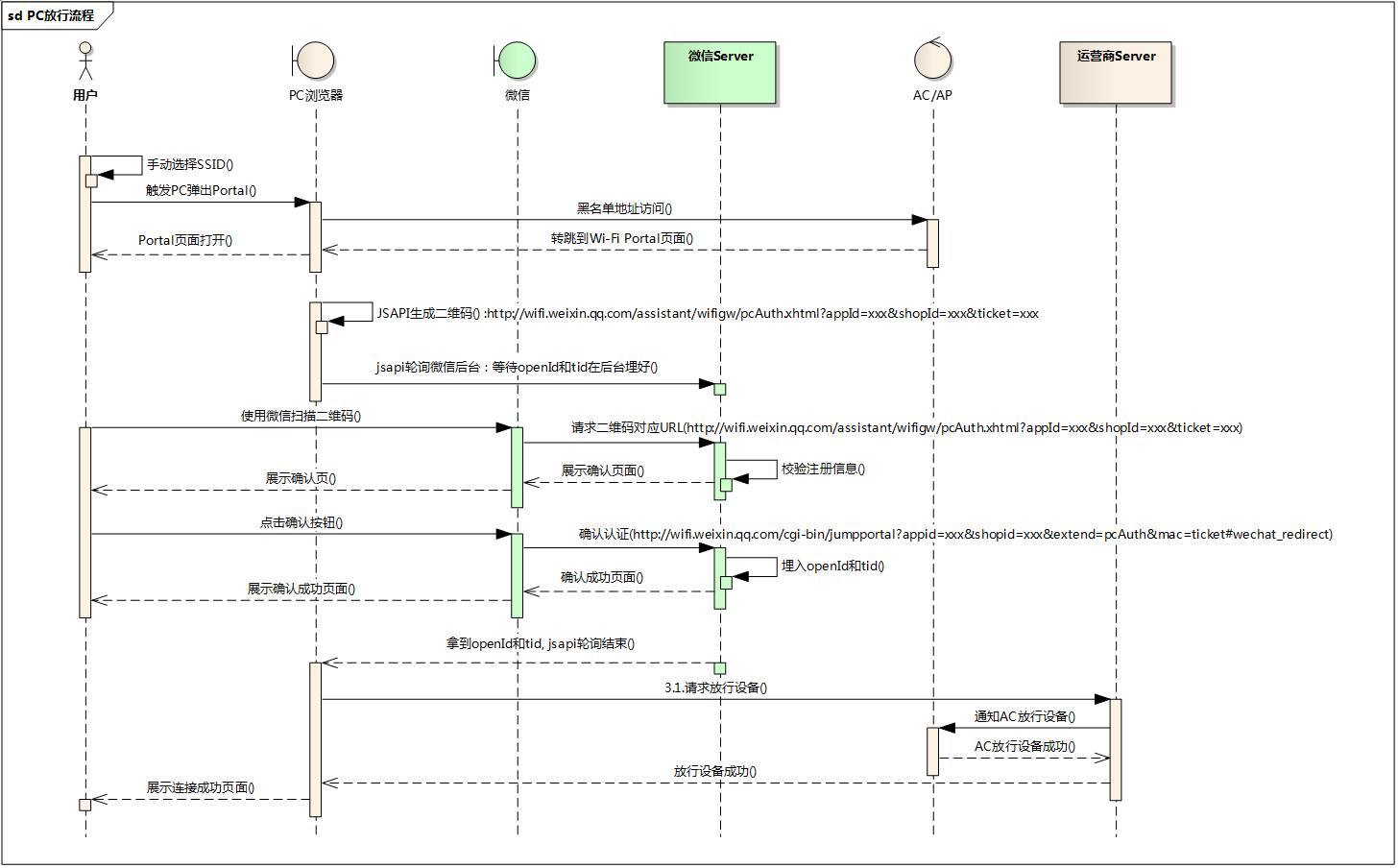

模块时序图

若无法看清图中文字，可先通过“图片另存为”将图片保存到本地，再放大查看。

移动端实现流程

请按照以下步骤操作，即可完成设备改造，让移动端设备使用微信连Wi-Fi。

第一步：获取门店Wi-Fi信息

改造portal型设备的第一步，是获得门店Wi-Fi信息，包括：appId，shop_id，ssid，secretkey。有两种获取门店Wi-Fi信息的方法：

1. 通过页面操作获得

在微信公众平台微信连Wi-Fi插件中，打开【设备管理】->【添加设备】，添加“新增微信方式连网+连网后近场服务”->”Portal型设备”；添加成功后即可获得门店Wi-Fi参数信息。

已添加设备也可在【设备详情】->【查看设备改造信息】中，获得门店Wi-Fi参数信息。

2. 调用接口获得

调用“添加portal型设备”接口获得。

第二步：改造移动端portal页面

若连网设备是移动设备，在portal页中引用下述微信JSAPI，让原有Wi-Fi portal页具备呼起微信的能力：

调用JSAPI触发呼起微信客户端：

Wechat_GotoRedirect(
appId,
extend,
timestamp,
sign,
shop_id,
authUrl,
mac,
ssid );

具体示例：

Wechat_GotoRedirect(
'wx23fb4aaf04b8491e',
'demoNew',
'1441768153341',
'a355c78bad9be9235d2105d28f8e010c',
'6747662',
'http://wifi.weixin.qq.com/assistant/wifigw/auth.xhtml?httpCode=200',
'aa:aa:aa:aa:aa:aa',
'2099');

参数说明

参数	是否必须	说明
appId	是	商家微信公众平台账号
extend	是	extend里面可以放开发者需要的相关参数集合，最终将透传给运营商认证URL。extend参数只支持英文和数字，且长度不得超过300个字符。
timestamp	是	时间戳使用毫秒
sign	是	请求参数签名，具体计算方法见下方说明
shopId	是	AP设备所在门店的ID，即shop_id
authUrl	是	认证服务端URL，微信客户端将把用户微信身份信息向此URL提交并获得认证放行
mac	安卓设备必需	用户手机mac地址，格式冒号分隔，字符长度17个，并且字母小写，例如：00:1f:7a:ad:5c:a8
ssid	是	AP设备的无线网络名称

签名的计算方法：

sign = MD5(appId + extend + timestamp + shopId + authUrl + mac + ssid + secretkey);

   注意：这里timestamp为毫秒单位的当前时间戳。

第三步：支持临时放行上网请求

请确保AP/AC在portal页打开后能够临时放行用户的上网请求。只有临时放行成功，才可以调用上述JSAPI呼起微信，换取用户身份信息，保证后续认证请求顺利完成，从而成功连网。

注意：IOS呼起微信时如果网络不通Wi-Fi会被切走，导致连网失败，因此请务必确保AC/AP支持临时放行上网请求。

部分安卓设备的web浏览器无法自动呼起微信客户端的问题，请参考常见问题中的解决方案。

第四步：接受微信身份认证放行

微信客户端被呼起后，将自动向authUrl（JSAPI的传入参数）发起请求，提交认证所需的用户微信身份信息参数，包括extend、openId、tid。

微信客户端向authUrl发送请求示例：

http://www.foo.com/portal/auth.html?extend=xxx&openId=xxx&tid=xxx

参数说明

参数	说明
extend	为上文中调用呼起微信JSAPI时传递的extend参数，这里原样回传给商家主页
openId	用户的微信openId
tid	为加密后的用户手机号码（仅作网监部门备案使用）

authUrl所对应的后台认证服务器必须能识别这些参数信息，并向微信客户端返回AC认证结果，微信客户端将根据http返回码，提示用户连网成功与否。

若http返回码为200，则认为服务认证成功，微信客户端跳转到成功连接页，用户点击“完成”按钮后，将跳转到商家主页；若认证服务器需要转移认证请求，请返回302和下一跳地址，微信客户端将向下一跳地址再发起一次请求，302跳转仅支持一次；对于非200和302，或者超过次数的302返回码，视为认证失败，此次连网失败，微信客户端跳转到连接失败页。

注意：微信客户端一次请求的等待时间为10s，请确保后台认证服务器在微信客户端向authUrl发送请求10s之内返回AC认证结果，即http返回码。超过10s未返回认证结果将视为认证失败。

第五步：实现扫二维码连网

在完成第一至四步的前提下，进行下述配置，可实现portal设备扫二维码连Wi-Fi。具体操作如下：

1. 改造portal server跳转内容

当一个未认证的手机用户试图联网时，AC会将用户的http请求转跳到Portal Server上的Portal页面，这里AC需要进一步识别，如果这个http请求是来自于微信客户端，则在转跳URL上带上authUrl和extend两个约定参数即可。

http://www.foo.com/portal/portal.html?authUrl=http%3A%2F%2Fwww.foo.com%2Fportal%2Fauth.html&extend=xxx

参数	说明
authUrl	即第二步portal页中填写的authUrl，是认证服务端URL，微信客户端将把用户微信身份信息向此URL提交并获得认证放行
extend	为上文中调用呼起微信JSAPI时传递的extend参数，这里原样回传给商家主页

2. 如何识别http请求是否来自微信客户端

在http数据包的header结构中解析“User-Agent”即可，判断是否包含关键字“micromessenger”（这里请注意不要拦截其他微信http请求，所以关键词请匹配好），示例代码如下：

...
String userAgent = request.getHeader("User-Agent");
if(userAgent.matches(".*micromessenger.*")){
	  response.sendRedirect("http://www.foo.com/portal/portal.html?authUrl=http%3A%2F%2Fwww.foo.com%2Fportal%2Fauth.html&extend=xxx ");
}
...

微信客户端将解析Portal Server转跳地址中的authUrl和extend参数，继续完成连接流程。

3. 防止IOS自动弹出portal页

为了防止IOS切换ssid时自动弹出portal页，请将IOS的嗅探地址“http://captive.apple.com/hotspot-detect.html”放入白名单。

4. 下载物料二维码

完成portal server改造后，调用“获取物料二维码”接口，下载该门店二维码，张贴于店内，顾客即可扫码连Wi-Fi。

移动端portal页示例Demo

请参考示例Demo，进行移动端Portal页面改造（JS代码直接在页面中）

请用手机浏览器打开以下链接（可手动输入，也可扫码获得链接地址）：

https://wifi.weixin.qq.com/operator/demoNew.xhtml

如果用微信扫码，请点击有右上角按钮，选择“在浏览器中打开”页面，不要直接在微信浏览器中体验。

常见问题

1. 部分安卓手机的web浏览器无法自动呼起微信客户端

6.2.5以上的Android版微信已经支持手动打开客户端后继续进行连接流程的功能，为保证此流程顺畅进行，开发者需注意以下几点：

1.保证微信客户端版本为6.2.5以上的Android版微信；
2.参考示例demo中jsapi的写法，在无法自动跳转微信客户端时弹出提示，让用户手动切换到微信；
3.在portal页面中调用微信jsapi时，需保证AP设备的ssid和手机mac这2个参数真实有效；
4.测试过程请从切换到目标ssid动作开始（例如：原来为3G或4G网络然后手动选择目标ssid，原来为非目标ssid的wifi信号然后手动选择目标ssid，等等）。

2. IOS从portal页面跳转到微信后如何保证手机仍保持在目标ssid下？

IOS系统为了保证Wi-Fi是可用的，在用户选择完一个ssid后不会马上切换过去，而是会嗅探通过该ssid是否能触达公网上的预设服务，如果能嗅探到才真正显示连接该ssid。在弹portal的AP环境中，这点正好被用来弹出portal页面，如果在portal页面上完成了认证，则在portal右上方的提示会由“取消”变为“完成”，如果在“取消”状态下离开这个界面，那么刚刚选择的ssid将会被断开，回到上一个可用的连接，而如果在“完成”状态下离开这个界面则不会断开。

由于通过微信认证时，会由portal界面跳转到微信，所以确保portal右上角的“完成”状态是个前提。开发者需要注意以下几点：

1.确保弹出portal后，临时放行手机的所有流量；
2.临时放行手机的所有流量后，局部或整体刷新portal页面触发IOS再次进行嗅探；
3.IOS嗅探可以正常触达公网上的预设服务后“取消”变为“完成”；
4.以上动作完成后，再调用跳转微信的JSAPI，继而跳转微信完成认证连接流程。

PC端实现流程

请按照以下步骤操作，即可在PC端使用微信连Wi-Fi。

第一步：获取门店Wi-Fi信息

实现PC连Wi-Fi的第一步，是获得门店Wi-Fi信息，包括：appId，shop_id。有两种获取门店Wi-Fi信息的方法：

1. 页面操作获得

在微信公众平台开通微信连Wi-Fi插件，在【设备管理】->【添加设备】里，添加“新增微信方式连网+连网后近场服务”->”Portal型设备”；添加成功后即可获得门店Wi-Fi参数信息。

已添加设备也可在【设备详情】->【查看设备改造信息】中，获得门店Wi-Fi参数信息。

2. 通过接口获得

调用“获取WiFi门店列表”接口获得shop_id，即设备要添加到的门店的ID。

第二步：改造PC端portal页

若连网设备为PC，在portal页中引用下述微信JSAPI，让原有的Wi-Fi portal页具备呼起微信的能力：

调用JSAPI生成二维码，具体示例代码如下：


	    JSAPI.auth({
	    	target : document.getElementById('qrcode_zone'),
	        appId : 'wx23fb4aaf04b8491e',
	        shopId : 6747662,
	        extend : 'wechatpc',
	        authUrl : 'http://wximg.qq.com/tmt/wifi-landing-pc/dist/html/index-success.html'
	    });

参数说明

参数	是否必须	说明
target	是	二维码图片放置位置
appId	是	商家微信公众平台账号
shopId	是	即shop_id，设备所在门店的ID（微信公众平台门店）
extend	是	extend里面可以放开发者需要的相关参数集合，最终将透传给运营商认证URL。extend参数只支持英文和数字，且长度不得超过300个字符。
authUrl	是	认证服务端URL，微信客户端将把用户微信身份信息向此URL提交并获得认证放行

第三步：支持PC端白名单放行

AP/AC须对PC做白名单放行，以支持portal页面引用jsapi，以及轮询微信后台并获取openid和tid。

请对微信连Wi-Fi的URL做白名单支持，URL为：

https://wifi.weixin.qq.com/

以支持：

1.引用jsapi：

https://wifi.weixin.qq.com/resources/js/wechatticket/pcauth.js

2.轮询微信后台获取openid和tid：

https://wifi.weixin.qq.com/cgi-bin/pollpcresult

第四步：支持移动端临时放行上网请求

请参考移动端实现流程的第三步，支持移动端临时放行上网请求。

第五步：接受微信身份认证放行

请参考移动端实现流程的第四步，接受微信身份认证并放行。

PC端portal页示例Demo

请参考示例Demo，进行PC端Portal页面改造（JS代码直接在页面中）：

https://wifi.weixin.qq.com/operator/demoForPc.xhtml

离线认证方式

Wi-Fi环境无法做到临时放行用户流量用于与微信后台通信，可采用离线认证方式实现。请按照以下步骤操作，即可在移动端使用微信连Wi-Fi。

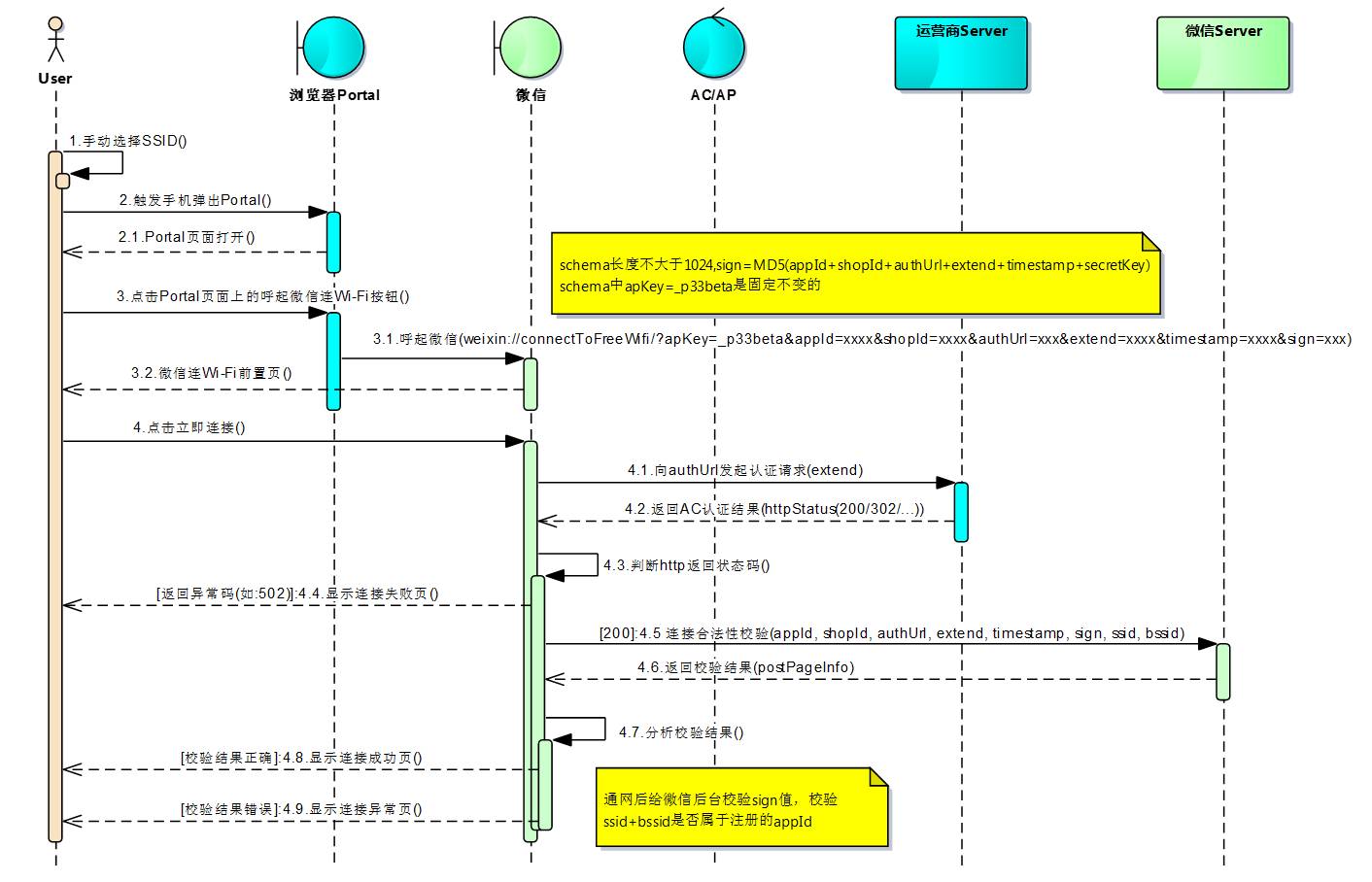

模块时序图

  若无法看清图中文字，可先通过“图片另存为”将图片保存到本地，再放大查看

第一步：获取门店Wi-Fi信息

请参考移动端实现流程的第一步，获取门店的Wi-Fi信息。

第二步：改造移动端portal页

在portal页中引用离线呼起微信的链接，让原有的Wi-Fi的portal页具备呼起微信客户端的能力。链接格式具体如下：

 function callWechatBrowser(){
	var appId = getParam('appId');
	var shopId = getParam('shopId');
	var authUrl = getParam('authUrl');
	var extend = getParam('extend');
	var timestamp = getParam('timestamp');
	var sign = getParam('sign');
	var weixinUrl = 'weixin://connectToFreeWifi/?apKey=_p33beta&appId='+appId+'&shopId='+shopId+'&authUrl='+authUrl+'&extend='+extend+'×tamp='+timestamp+'&sign='+sign;
	window.location=weixinUrl;
}

参数说明

参数	是否必须	说明
appId	是	商家微信公众平台账号
shopId	是	即shop_id，设备所在门店的ID（微信公众平台门店）
authUrl	是	认证服务端URL，微信客户端将把用户微信身份信息向此URL提交并获得认证放行。authUrl的值是经过Url编码的，如：http%3A%2F%2F192.168.1.1%2Fauth.html%3Ft%3Dabc%26s%3D123
extend	是	extend里面可以放开发者需要的相关参数集合，最终将透传给运营商认证URL。extend参数只支持英文和数字，且长度不得超过300个字符。
timestamp	是	时间戳使用毫秒
sign	是	请求参数签名，具体计算方法见下方说明

签名的计算方法：

sign = MD5(appId + extend + timestamp + shop_id + authUrl + mac + ssid + secretkey);

   注意：这里timestamp为毫秒单位的当前时间戳。authUrl在签名时为未编码的url格式，如：http://192.168.1.1/auth.html?t=abc&s=123

第三步：支持微信身份认证放行

微信客户端被呼起后，将自动向authUrl发起认证请求，提交extend参数。用户微信身份（tid参数）将通过商户主页传递，请开发者注意在商家主页的后台获取。 微信客户端向authUrl发送请求示例：

http://www.foo.com/portal/auth.html?extend=xxx

参数说明

参数	说明
extend	为上文中调用呼起微信JSAPI时传递的extend参数，这里原样回传给商家主页

authUrl所对应的后台认证服务器必须能识别这些参数信息，并向微信客户端返回AC认证结果，微信客户端将根据http返回码，提示用户连网成功与否。

若http返回码为200，则认为服务认证成功，微信客户端跳转到成功连接页，用户点击“完成”按钮后，将跳转到商家主页；若认证服务器需要转移认证请求，请返回302和下一跳地址，微信客户端将向下一跳地址再发起一次请求，302跳转仅支持一次；对于非200和302，或者超过次数的302返回码，视为认证失败，此次连网失败，微信客户端跳转到连接失败页。

注意：微信客户端一次请求的等待时间为10s，请确保后台认证服务器在微信客户端向authUrl发送请求10s之内返回AC认证结果，即http返回码。超过10s未返回认证结果将视为认证失败。
