Arduino 板的说明

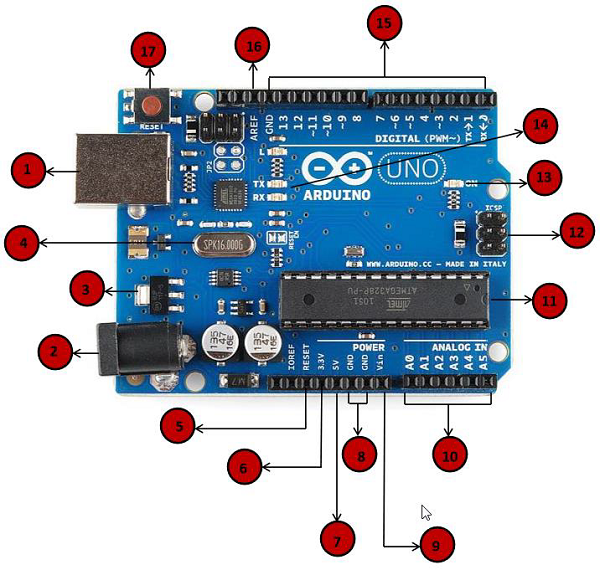

在本章中，我们将了解Arduino板上的不同组件。将学习Arduino UNO板，因为它是Arduino板系列中最受欢迎的。此外，它是开始使用电子和编码的最佳板。有些板看起来与下面给出的有些不同，但多数Arduino中的这些组件大部分是共同的。
 |
电源USB Arduino板可以通过使用计算机上的USB线供电。你需要做的是将USB线连接到USB接口。 |
 |
电源（桶插座） Arduino板可以通过将其连接到电影插口直接从交流电源供电。 |
 |
稳压器 稳压器的功能是控制提供给Arduino板的电压，并稳定处理器和其他元件使用的直流电压。 |
 |
晶体振荡器 晶振帮助Arduino处理时间问题。Arduino如何计算时间？答案是，通过使用晶体振荡器。在Arduino晶体顶部打印的数字是16.000H9H。它告诉我们，频率是16,000,000赫兹或16MHz。 |
 |
Arduino重置 你可以重置你的Arduino板，例如从一开始就启动你的程序。可以通过两种方式重置UNO板。首先，通过使用板上的复位按钮（17）。其次，你可以将外部复位按钮连接到标有RESET（5）的Arduino引脚。 |
 |
引脚（3.3，5，GND，Vin）
|
 |
模拟引脚 Arduino UNO板有六个模拟输入引脚，A0到A5。这些引脚可以从模拟传感器（如湿度传感器或温度传感器）读取信号，并将其转换为可由微处理器读取的数字值。 |
 |
微控制器 每个Arduino板都有自己的微控制器（11）。你可以假设它作为板的大脑。Arduino上的主IC（集成电路）与板对板略有不同。微控制器通常是ATMEL公司的。在从Arduino IDE加载新程序之前，你必须知道你的板上有什么IC。此信息位于IC顶部。有关IC结构和功能的更多详细信息，请参阅数据表。 |
 |
ICSP引脚 大多数情况下，ICSP（12）是一个AVR，一个由MOSI，MISO，SCK，RESET，VCC和GND组成的Arduino的微型编程头。它通常被称为SPI（串行外设接口），可以被认为是输出的“扩展”。实际上，你是将输出设备从属到SPI总线的主机。 |
 |
电源LED指示灯 当你将Arduino插入电源时，此LED指示灯应亮起，表明你的电路板已正确通电。如果这个指示灯不亮，那么连接就出现了问题。 |
 |
TX和RX LED 在你的板上，你会发现两个标签：TX（发送）和RX（接收）。它们出现在Arduino UNO板的两个地方。首先，在数字引脚0和1处，指示引脚负责串行通信。其次，TX和RX LED（13）。发送串行数据时，TX LED以不同的速度闪烁。闪烁速度取决于板所使用的波特率。RX在接收过程中闪烁。 |
 |
数字I/O Arduino UNO板有14个数字I/O引脚（15）（其中6个提供PWM（脉宽调制）输出），这些引脚可配置为数字输入引脚，用于读取逻辑值（0或1） ；或作为数字输出引脚来驱动不同的模块，如LED，继电器等。标有“〜”的引脚可用于产生PWM。 |
 |
AREF AREF代表模拟参考。它有时用于设置外部参考电压（0至5伏之间）作为模拟输入引脚的上限。 |
