Arduino 连接开关
按钮或开关连接电路中的两个开路端子。当按下连接到引脚8的按钮开关时，此示例打开引脚2上的LED。
下拉电阻
在电子逻辑电路中使用下拉电阻，以确保在外部器件断开连接或处于高阻抗状态时，Arduino的输入信号达到预期的逻辑电平。虽然没有任何东西连接到输入引脚，但这并不意味着它是一个逻辑0。下拉电阻连接在地面和器件上相应的引脚之间。

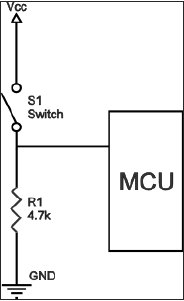

下图显示了数字电路中下拉电阻的示例。在电源电压和微控制器引脚之间连接了一个按钮开关。在这样的电路中，当开关闭合时，微控制器输入处于逻辑高值；但是当开关打开时，下拉电阻将输入电压下拉到接地（逻辑零值），防止输入处于未定义状态。
下拉电阻的电阻必须大于逻辑电路的阻抗，否则可能会使电压下降太多，而无论开关的位置如何，引脚处的输入电压将保持在恒定的逻辑低值。
必需的组件
你将需要以下组件：
- 1 × Arduino UNO 板
- 1 × 330欧姆电阻
- 1 × 4.7K欧姆电阻（下拉）
- 1 × LED
程序
按照电路图进行连接，如下图所示。
草图

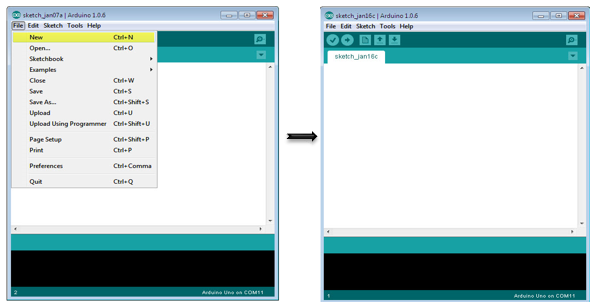

在计算机上打开Arduino IDE软件。使用Arduino语言进行编码控制你的电路。通过单击“New”打开一个新的草图文件。
Arduino代码
// constants won't change. They're used here to
// set pin numbers:
const int buttonPin = 8; // the number of the pushbutton pin
const int ledPin = 2; // the number of the LED pin
// variables will change:
int buttonState = 0; // variable for reading the pushbutton status
void setup() {
// initialize the LED pin as an output:
pinMode(ledPin, OUTPUT);
// initialize the pushbutton pin as an input:
pinMode(buttonPin, INPUT);
}
void loop() {
// read the state of the pushbutton value:
buttonState = digitalRead(buttonPin);
// check if the pushbutton is pressed.
// if it is, the buttonState is HIGH:
if (buttonState == HIGH) {
// turn LED on:
digitalWrite(ledPin, HIGH);
} else {
// turn LED off:
digitalWrite(ledPin, LOW);
}
}
代码说明
当开关打开时（按钮未被按下），按钮的两个端子之间没有连接，因此引脚接地（通过下拉电阻），我们读取低电平。当开关闭合时（按钮被按下），它在其两个端子之间建立连接，将引脚连接到5伏，这样我们读出高电平。
结果
按下按钮时LED亮灯，松开按钮时LED熄灯。
