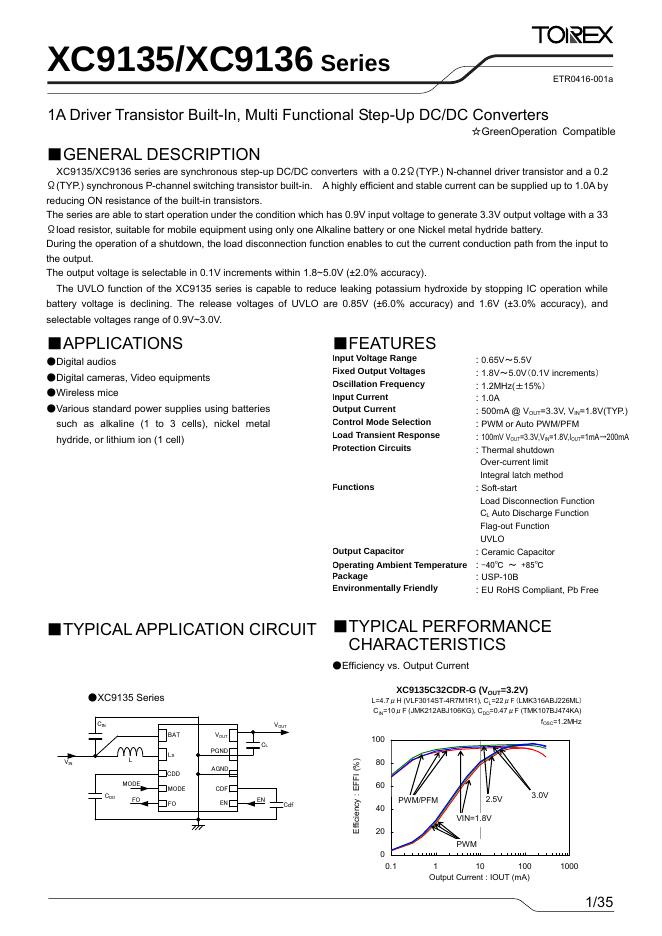

8金币 Torex XC9135/XC9136 Series 1A Driver Transistor Built-In, Multi Functional Step-Up DC/DC Converters 说明书.pdf

XC9135/XC9136系列是一款内置0.2Ω(TYP.)N通道驱动晶体管和0.2Ω(TYP.)同步P通道开关晶体管的同步升压DC/DC转换器。通过降低内置晶体管的ON电阻，可以提供高效稳定的电流，电流可达1.0A。该系列能够在0.9V输入电压下启动工作，并在具有33Ω负载电阻的情况下产生3.3V输出电压，适用于仅使用一节碱性电池或一节镍金属氢化物电池的便携式设备。在关机操作期间，负载断开功能可切断从输入到输出的电流传导路径。输出电压可在1.8~5.0V(±2.0%精度)范围内以0.1V增量进...

内容提供方：外唐用户 | 2025-09-22 发布 | 825.63KB | 35 页

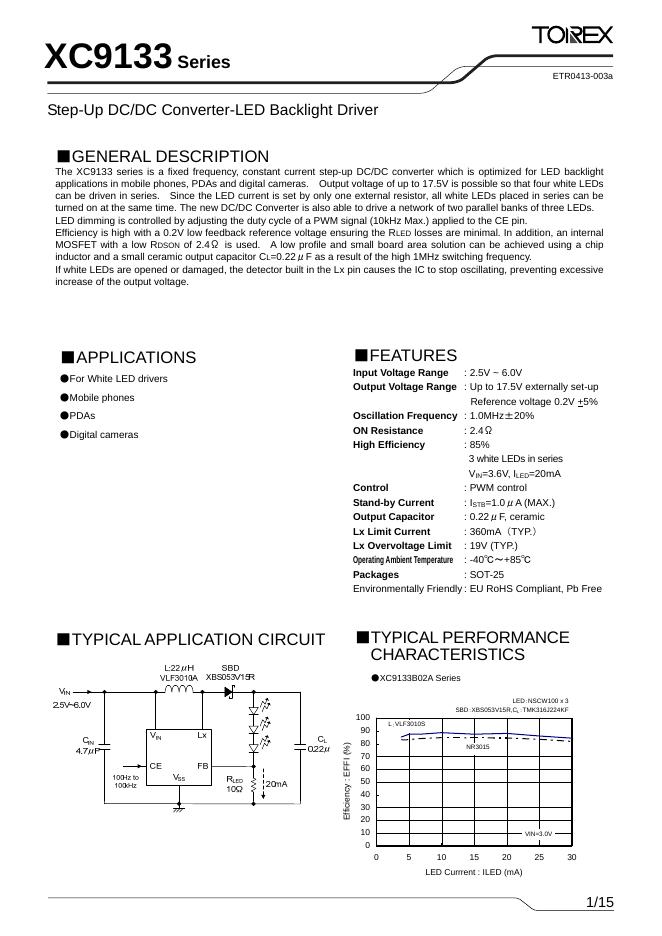

5金币 TROEX XC9133 Series Step-Up DC/DC Converter-LED Backlight Drive 说明书.pdf

XC9133系列是用于手机、PDA和数码相机等设备的LED背光应用的固定频率、恒定电流升压DC/DC转换器。...

内容提供方：外唐用户 | 2025-09-22 发布 | 551.86KB | 15 页

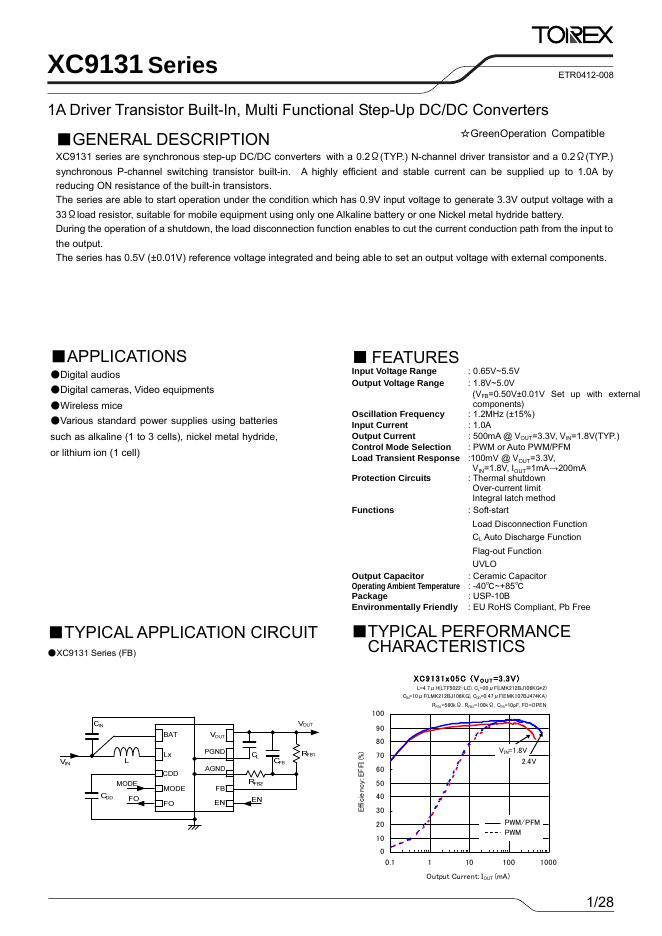

5金币 TOREX XC9131 Series 1A Driver Transistor Built-In, Multi Functional Step-Up DC/DC Converters 说明书.pdf

XC9131系列是一款同步升压DC/DC转换器，内置0.2Ω(典型值)N通道驱动晶体管和0.2Ω(典型值)同步P通道开关晶体管。通过降低内置晶体管的导通电阻，可以提供高效率和稳定的电流，最高可达1.0A。该系列可以在0.9V输入电压下开始工作，并通过一个33Ω负载电阻生成3.3V输出电压，非常适合使用单节碱性电池或单节镍金属氢化物电池的便携式设备。在关机操作期间，负载断开功能可切断从输入到输出的电流传导路径。该系列内置0.5V(±0.01V)参考电压，可使用外部组件设置输出电压。...

内容提供方：外唐用户 | 2025-09-22 发布 | 1MB | 28 页

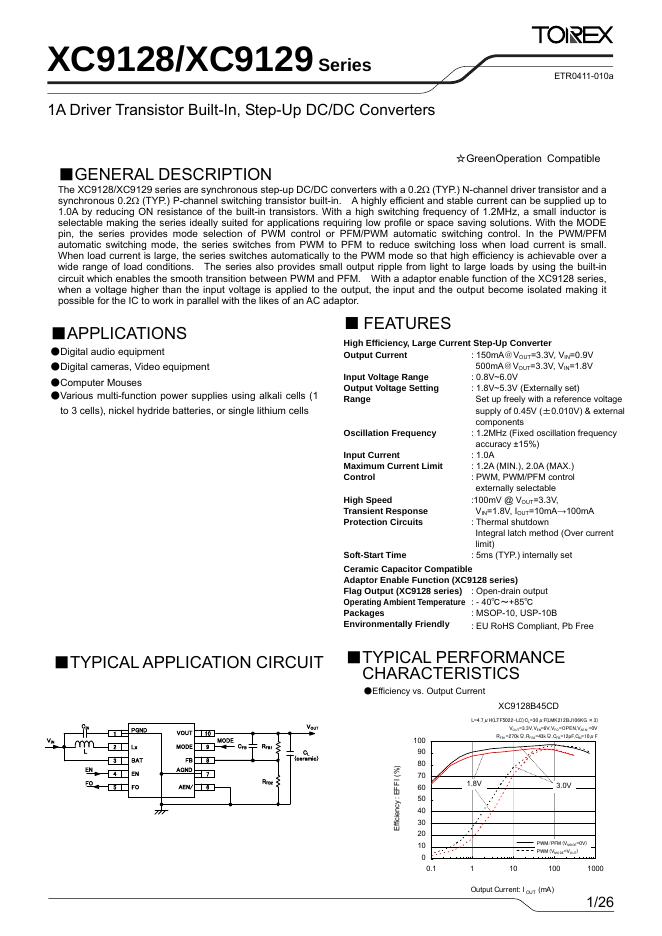

5金币 TOREX XC9128/XC9129 Series 1A Driver Transistor Built-In, Step-Up DC/DC Converters 说明书.pdf

XC9128/XC9129系列是1A驱动晶体管内置、升压DC/DC转换器，具有0.2Ω（典型值）N沟道驱动晶体管和0.2Ω（典型值）同步P沟道开关晶体管内置，通过降低内置晶体管的导通电阻，可提供高达1.0A的高效率和稳定电流。凭借高开关频率1.2MHz，小型电感可供选择，使该系列非常适合需要低剖面或节省空间解决方案的应用。...

内容提供方：外唐用户 | 2025-09-22 发布 | 451.25KB | 26 页

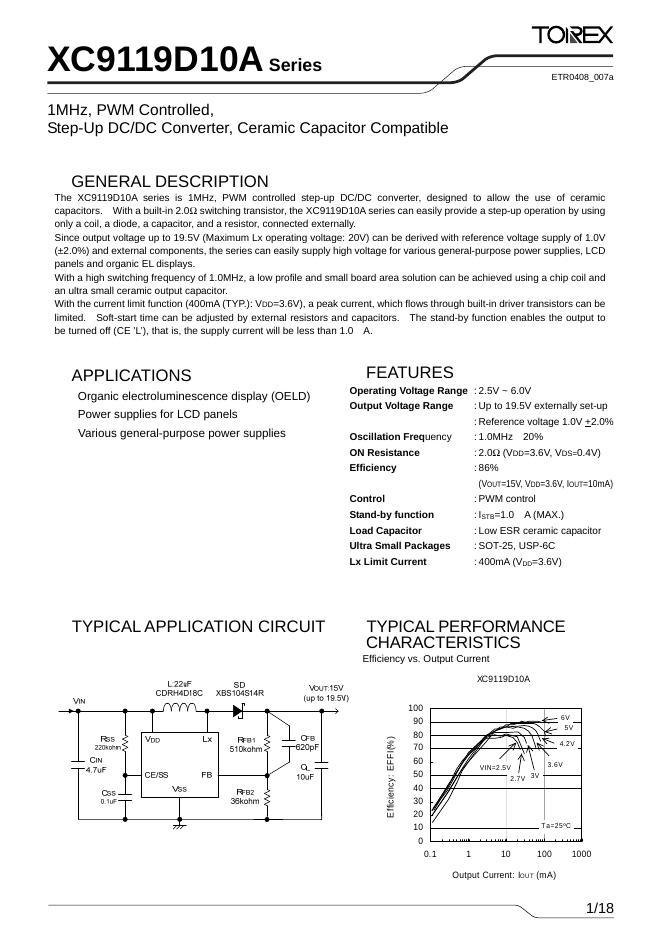

5金币 TOREX XC9119D10A Series Step-Up DC/DC Converter 说明书.pdf

XC9119D10A系列1MHz，PWM控制，升压DC / DC转换器，兼容陶瓷电容器。该系列采用1.0MHz的高开关频率，可使用芯片线圈和超小型陶瓷输出电容器实现低轮廓和小板面积解决方案。...

内容提供方：外唐用户 | 2025-09-22 发布 | 299.47KB | 18 页

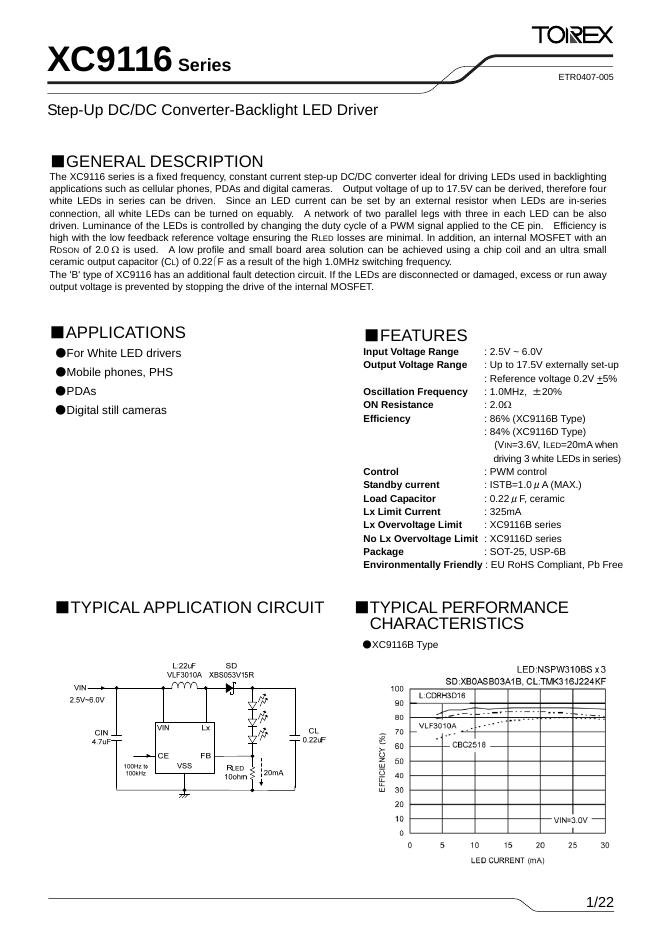

5金币 TOREX XC9116 Series Step-Up DC/DC Converter-Backlight LED Driver 说明书.pdf

XC9116系列是一种固定频率、恒定电流的升压DC/DC转换器，适用于驱动背光应用中的LED，如手机、PDA和数码相机。它能够输出高达17.5V的电压，因此可以驱动4个串联的白色LED。通过外部电阻可以设置LED的电流，从而实现所有白色LED的均匀点亮。它具有高效率和低反馈参考电压，内部使用了具有2.0Ω的RDSON的MOSFET。通过使用芯片线圈和超小型陶瓷输出电容器（CL）（0.22⎧F），可以实现低轮廓和小面积的解决方案。...

内容提供方：外唐用户 | 2025-09-22 发布 | 561.92KB | 22 页

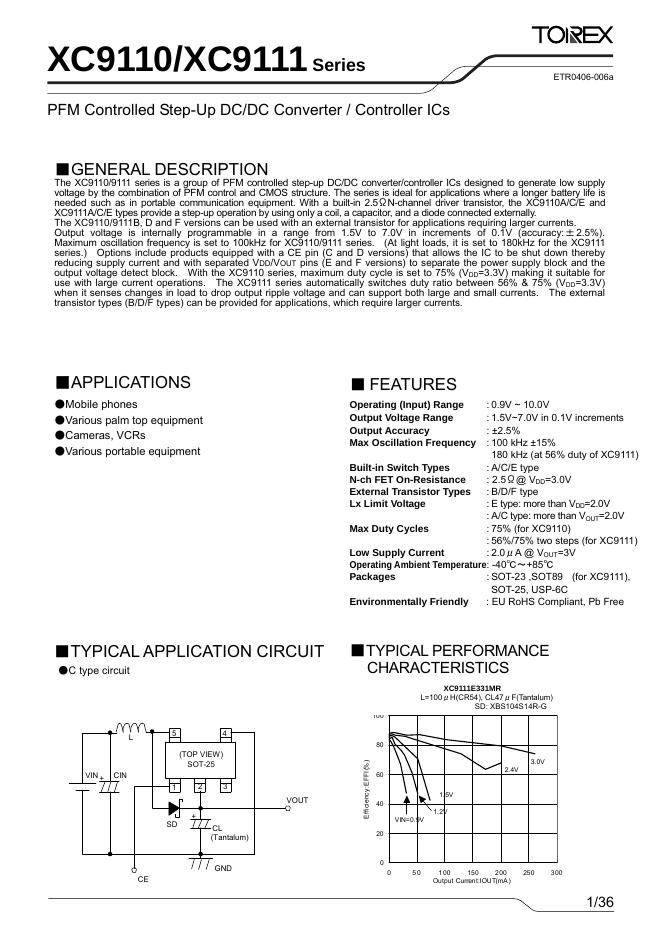

8金币 TOREX XC9110/XC9111 Series PFM Controlled Step-Up DC/DC Converter / Controller ICs 说明书.pdf

XC9110/9111系列是一组PFM控制的升压DC/DC转换器/控制器IC，通过PFM控制和CMOS结构的组合来生成低供电电压。该系列适用于需要更长电池寿命的应用，如便携通信设备。XC9110A/C/E和XC9111A/C/E类型具有内置的2.5Ω N通道驱动晶体管，通过仅使用外部连接的线圈、电容和二极管来实现升压操作。XC9110/9111B、D和F版本可与外部晶体管配合使用，用于需要较大电流的应用。输出电压在1.5V至7.0V范围内可在内部编程，步进为0.1V（精度：±2.5%）。XC91...

内容提供方：外唐用户 | 2025-09-22 发布 | 1.05MB | 36 页

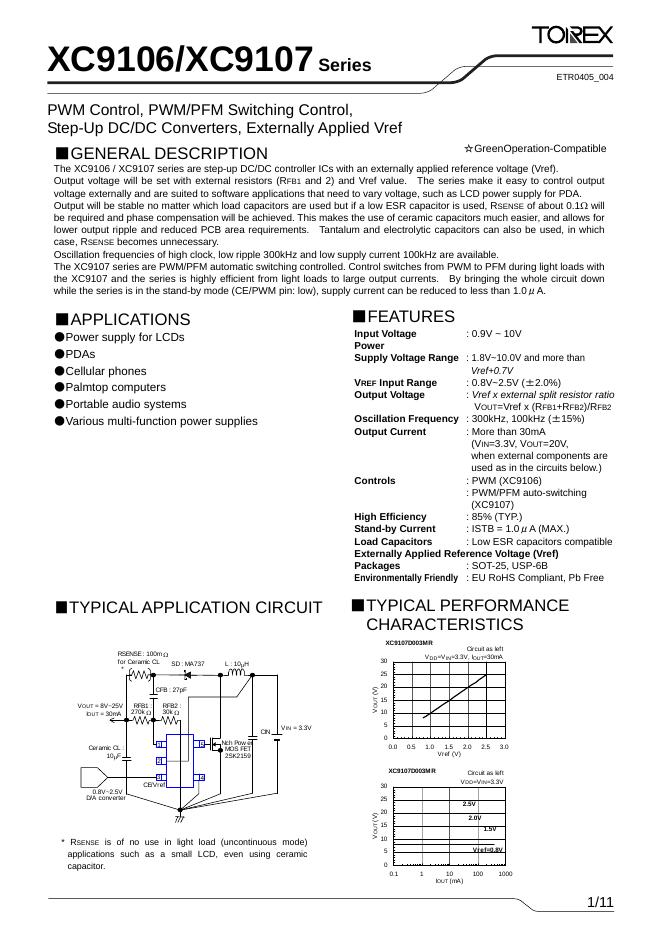

5金币 TROEX XC9106/XC9107 Series Step-Up DC/DC Converters 说明书.pdf

XC9106/XC9107系列是带有外部参考电压（Vref）的步进升压DC/DC控制器IC，输出电压通过外部电阻（RFB1和2）和Vref值设定。该系列使外部控制输出电压变得容易，适用于需要改变电压的软件应用，如PDA的LCD电源。无论使用哪种负载电容，输出都是稳定的，但如果使用低ESR电容，则需要约0.1Ω的RSENSE并实现相位补偿。这使得使用陶瓷电容变得更加容易，并允许输出纹波减小，降低PCB面积要求。也可以使用钽电容和电解电容，这种情况下，RSENSE就不再需要了。可用的振荡频率为高时钟...

内容提供方：外唐用户 | 2025-09-22 发布 | 164.87KB | 11 页

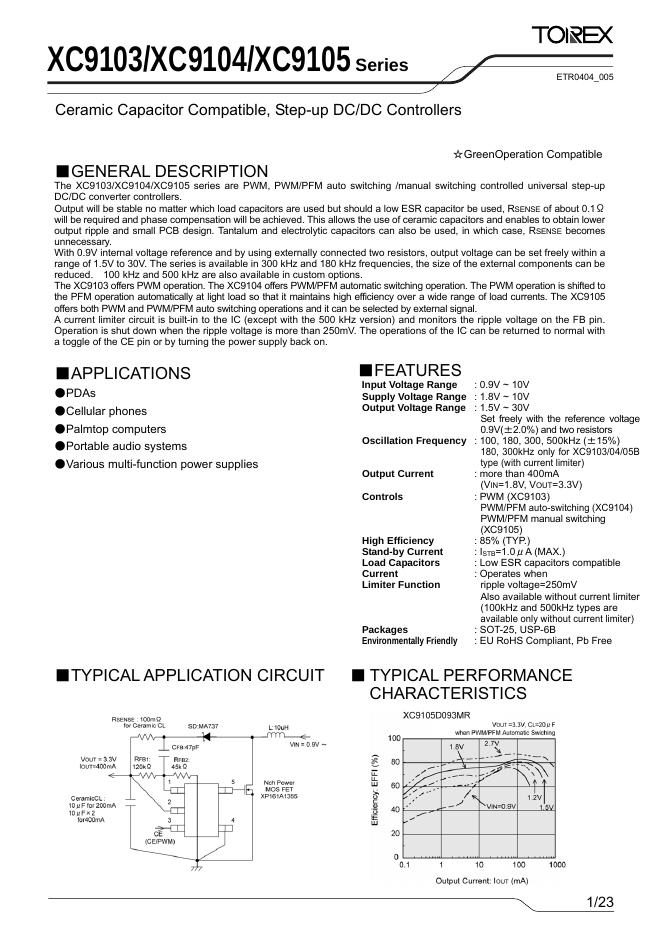

5金币 TOREX XC9103/XC9104/XC9105 Series Step-up DC/DC Controllers 说明书.pdf

XC9103/XC9104/XC9105系列是PWM，PWM/PFM自动开关/手动开关控制的通用升压DC/DC转换器控制器。输出将是稳定的，无论使用哪种负载电容，但如果使用低ESR电容，需要约0.1Ω的RSENSE和相位补偿。这使得可以使用陶瓷电容，并能够获得更低的输出纹波和小型PCB设计。也可以使用钽电容和电解电容，在这种情况下，RSENSE变得不需要。通过使用外部连接的两个电阻，利用0.9V内部电压参考，输出电压可以在1.5V至30V范围内自由设置。该系列提供300 kHz和180 kHz频...

内容提供方：外唐用户 | 2025-09-22 发布 | 1.44MB | 23 页

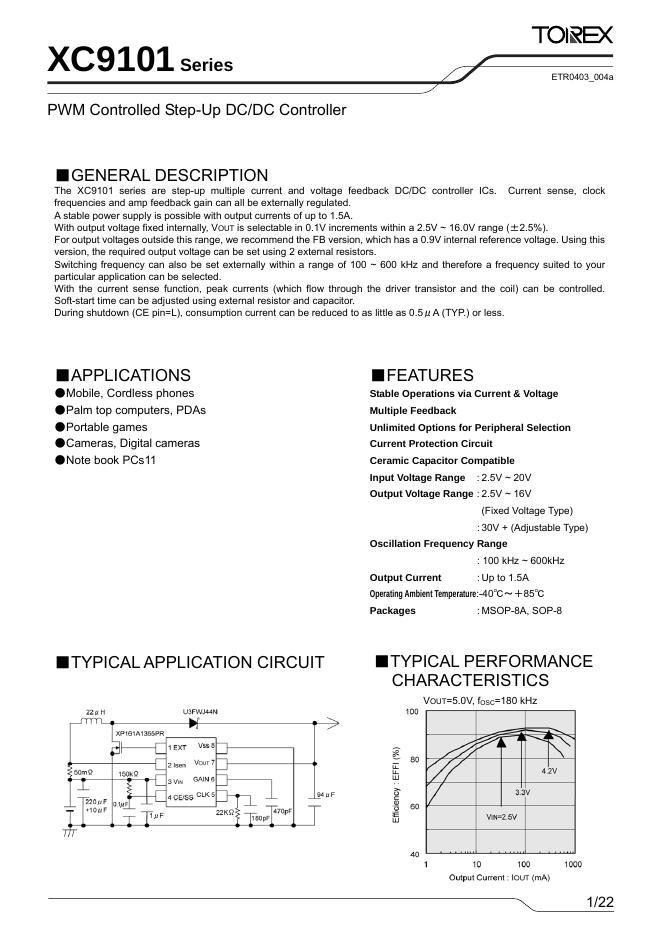

5金币 TOREX XC9101 Series PWM Controlled Step-Up DC/DC Controller 说明书.pdf

XC9101系列是一种PWM控制的升压DC/DC控制器，具有多路电流和电压反馈功能。可以通过外部调节来控制电流感应、时钟频率和放大反馈增益。输出电流最高可达1.5A，稳定的电源供应。输出电压固定在内部，在2.5V ~ 16.0V范围内可选择0.1V的增量（±2.5%）。对于超出此范围的输出电压，建议使用FB版本，其具有0.9V的内部参考电压。使用此版本，可以使用2个外部电阻器设置所需的输出电压。开关频率也可以在100 ~ 600 kHz的范围内外部设置，因此可以选择适合特定应用的频率。具有电流感...

内容提供方：外唐用户 | 2025-09-22 发布 | 748.25KB | 22 页
