第1步 地形图的配准－加载数据和影像配准工具

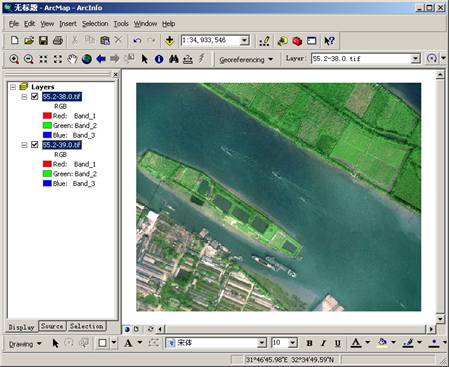

所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。 l 打开ArcMap，添加“影像配准”工具栏。 l 把需要进行配准的影像—55.2-38.0.tif增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步 输入控制点
在配准中我们需要知道一些特殊点的坐标。一般为控件点――公里网格的交点。在这里将选取影像图的四个角点，根据影像图的图幅号算出它的每个角点的坐标点。 l 在“影像配准”工具栏上，点击“添加控制点”按钮。

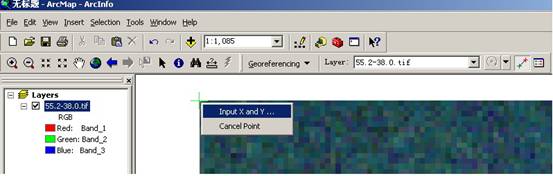

l 使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：
l 用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。点击“影像配准”工具栏上的“查看链接表”按钮。

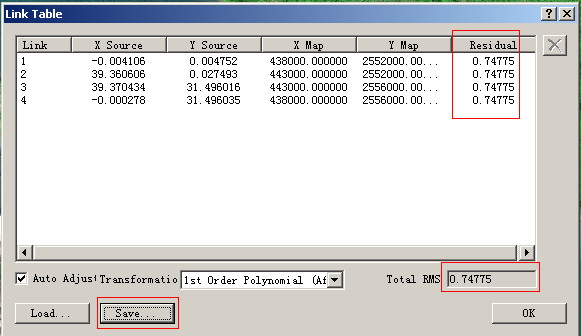

l 检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。转换方式设定为“二次多项式”
注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
第3步 设定数据框的属性
l 增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。执行菜单命令“视图”－“数据框属性”，设定数据框属性

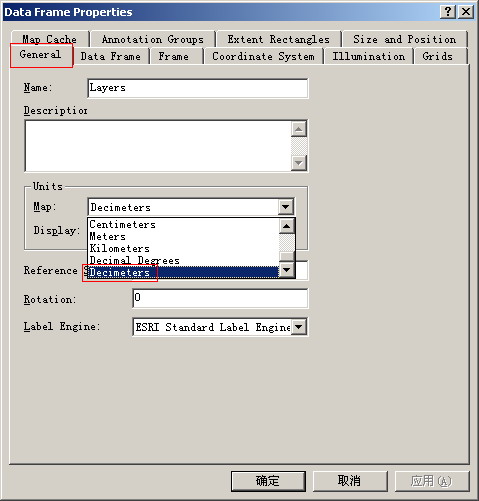

在“常规”选项页中，将地图显示单位设置为“米”

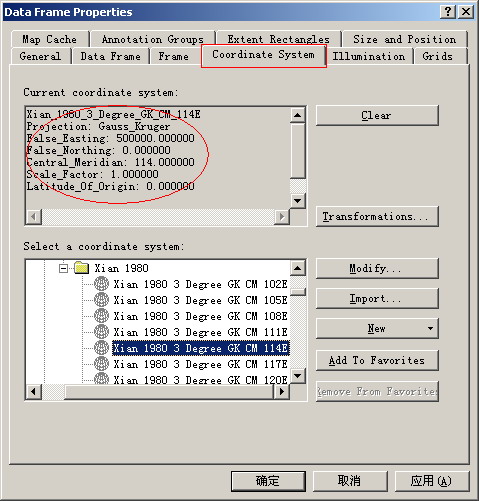

在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致
l 更新后，就变成真实的坐标。
第4步 矫正并重采样栅格生成新的栅格文件

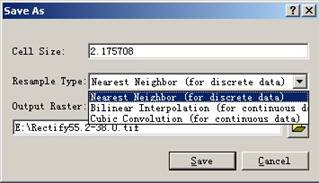

l 在”影像配准”菜单下，点击“矫正”，对配准的影像根据设定的变换公式重新采样，另存为一个新的影像文件。
l 根据上面的方法配准图：55.2-39.0.tif。

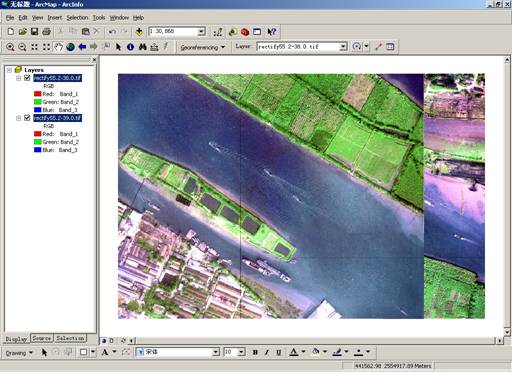

l 加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。显示如下：
