ArcGIS Engine+C#缓冲区分析文档及完整源码

C# ArcGIS AR 时间：2010-12-26  查看：2156   收藏
摘要： 1 概述 缓冲区分析(Buffer)是对选中的一组或一类地图要素（点、线或面）按设定的距离条件，围绕其要素而形成一定缓冲区多边形实体，从而实现数据在二维空间得以扩展的信息分析方法。缓冲区应用的实例有如：污染源对其周围的污染量随距离而减小，确定污染的区域；为失火建筑找到距其500米范围内所有的消防水管等。 2 缓冲区的基础 缓冲区是地理空间，目标的一种影响范围或服务范围在尺度上的表现。它是一种因变量，由所研究的要素的形态而发生改变。从数学的角度来看，缓冲区是给定空间对象或集合后获得的它们的领域，而邻域的大小由邻域的半径或缓冲区建立条件来决定，因此对于一个给定的对象A，它的缓冲区可以定义为： P={x | d(x , A)

（d一般是指欧式距离，也可以是其它的距离，其中r为邻域半径或缓冲区建立的条件） 缓冲区建立的形态多种多样，这是根据缓冲区建立的条件来确定的，常用的对于点状要素有圆形，也有三角形、矩形和环形等；对于线状要素有双侧对称、双侧不对称或单侧缓冲区；对于面状要素有内侧和外侧缓冲区，虽然这些形体各异，但是可以适合不同的应用要求，建立的原理都是一样的。点状要素，线状要素和面状要素的缓冲区示意图如下。

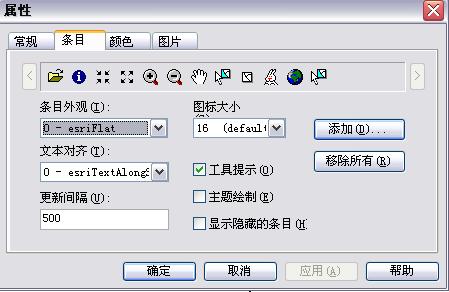

3 定制工具的使用 1 打开工程GPBufferLayerCSharpGpBufferLayer.sln 2 在VS2005内选择重新生成解决方案 3 开发需要添加工具的工程 4 在ToolBarControl上点右键，选择属性 5 选择条目，点击添加

6 在命令类中选择“自定义工具集”，选择“缓冲区分析”，可通过双击或者拖放到工具条上。 7 运行程序 8 使用“选择要素”命令，选择需要建立缓冲区的要素（点或线） 9 点击工具条上的“缓冲区分析按钮”，弹出缓冲区分析对话框 选择要素 选择缓冲区分析按钮 10 选择缓存分析的图层，选择距离及单位，设置输出的图层 11 点击分析按钮，当出现“分析完成”字样时，工作完成 12 这时通过附加新的图层，即可看到结果 4 核心源代码分析 4.1 BufferSelectedLayerCmd.cs 主要完成定制command的相关代码，具体原理可参见《ArcGIS Engine中文开发指南》 4.2 BufferDlg.cs 为缓冲区分析的输入对话框。其中最主要的是“分析”按钮的处理事件。源代码及分析如下： double bufferDistance;

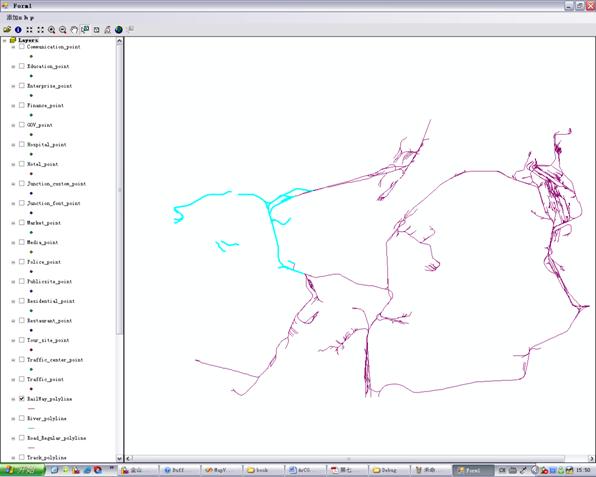

 　//转换distance为double类型

 double.TryParse(txtBufferDistance.Text, out bufferDistance);

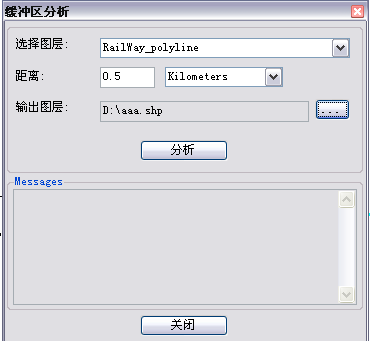

 if (0.0 == bufferDistance)

 {

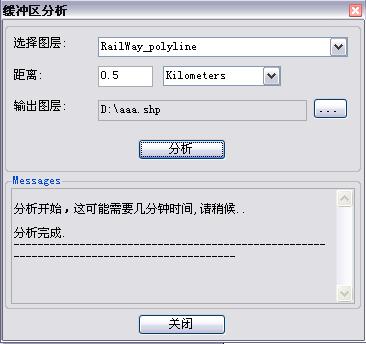

 MessageBox.Show("Bad buffer distance!");

 return;

 }

 //判断输出路径是否合法

 if (!System.IO.Directory.Exists(System.IO.Path.GetDirectoryName(txtOutputPath.Text)) ||

 ".shp" != System.IO.Path.GetExtension(txtOutputPath.Text))

 {

 MessageBox.Show("Bad output filename!");

 return;

 }

 //判断图层个数

 if (m_hookHelper.FocusMap.LayerCount == 0)

 return;

//get the layer from the map

 IFeatureLayer layer = GetFeatureLayer((string)cboLayers.SelectedItem);

 if (null == layer)

 {

 txtMessages.Text += "Layer " + (string)cboLayers.SelectedItem + "cannot be found! ";

 return;

 }

//scroll the textbox to the bottom

 ScrollToBottom();

txtMessages.Text += " 分析开始，这可能需要几分钟时间,请稍候.. ";

 txtMessages.Update();

 //get an instance of the geoprocessor

 Geoprocessor gp = new Geoprocessor();

 gp.OverwriteOutput = true;

//create a new instance of a buffer tool

 ESRI.ArcGIS.AnalysisTools.Buffer buffer = new ESRI.ArcGIS.AnalysisTools.Buffer(layer, txtOutputPath.Text, Convert.ToString(bufferDistance) + " " + (string)cboUnits.SelectedItem);

 buffer.dissolve_option = "ALL";//这个要设成ALL,否则相交部分不会融合

 //buffer.line_side = "FULL";//默认是"FULL",最好不要改否则出错

 //buffer.line_end_type = "ROUND";//默认是"ROUND",最好不要改否则出错

//execute the buffer tool (very easy :-))

 IGeoProcessorResult results=null;

try

 {

 results = (IGeoProcessorResult)gp.Execute(buffer, null);

 }

 catch (Exception ex)

 {

 txtMessages.Text += "Failed to buffer layer: " + layer.Name + " ";

 }

 if (results.Status != esriJobStatus.esriJobSucceeded)

 {

 txtMessages.Text += "Failed to buffer layer: " + layer.Name + " ";

 }

//scroll the textbox to the bottom

 ScrollToBottom();

txtMessages.Text += " 分析完成. ";

 txtMessages.Text += "----------------------------------------------------------------------------------------- ";

 //scroll the textbox to the bottom

 ScrollToBottom(); 5 工程代码下载 GPBufferLayer源码下载 （解压密码：www.gissky.net）
