二、Modifu tasks 修改任务

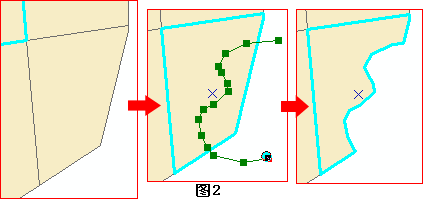

1、Reshape Feature 更新要素（如图2）对多边形进行外部削除。
2、Cut Poly Featrue 剪切多边形要素
即对多边形要素进行内部分割，①用箭头工作选中多边形；②铅笔工具为可用，选择之；③在多边形内部进行分割。注意：分割操作只在选中多边形的蓝色框区域内有效，其它部分无效。（如图3）
3、Mirror Features 镜像要素 （这也不用说了吧，看到图4就明白了）
4、Extend/Trim Features 延伸/修剪要素 主要对线要素进行操作
延伸：①用箭头工作选中线；②铅笔工具为可用，选择之；③在线外确定延长所至位置（如图5）。
修剪：①用箭头工作选中线；②铅笔工具为可用，选择之；③在线内侧拉出一条剪切线。注：如果按从左至右的顺序拉动剪切线，则保留原线的上部分；如果按从右至左的顺序拉动剪切线，则保留原线的下部分。（如图6）
5、Modify Feature 修改要素。
注：如用铅笔工具时，则是从要素最后一个锚点开始继续画线或修改多边形形状（如图7）。
6、Calibrate Route Feature 校准路线（通道）要素
这条俺也没明白，大家一起研究研究呀
7、Modify Portion of a line 修改线的一部分
这条俺也没明白，大家一起研究研究呀
三、Topology Tasks 拓扑任务
1、Modify Edge 修改边
这条俺也没明白，大家一起研究研究呀
2、Reshape Edge 改造边
晕，这个也没看明白…..

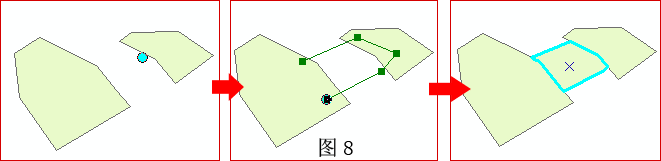

3、Aruto-complete polygon 自动完成多边形(我的理解是：外接多边形)
（首先非常感谢5楼的MM给我的提示，书归正传
）
创建一个和已有多边形共享边界的新多边形时就可以用这个工具。不过要先选中已有的多边形。如图8，操作一下大家就会明白的。
四、Other tasks 其它任务
1、Select Feature using a line 用线选择要素（如图8）
2、Select Feature using a Area 用面选择要素
与前一个差不多，不必多说
3、Create 2-piont Line Feature 建立两点线要素
绘制多条不连续的2点直线，不必多说。
