ArcGIS空间分析模块学习指南(四)

摘要： 2.2.2 生成山体阴影(Hillshade)

　在前面2.2.1中，我们通过Grid生成了等高线，现在我们来一起利用该Grid生成山体阴影，增加数据的显示的真实感。在生成阴影前，首先需要对方位角和太阳高度角有一定的了解，二者的示意图如下：

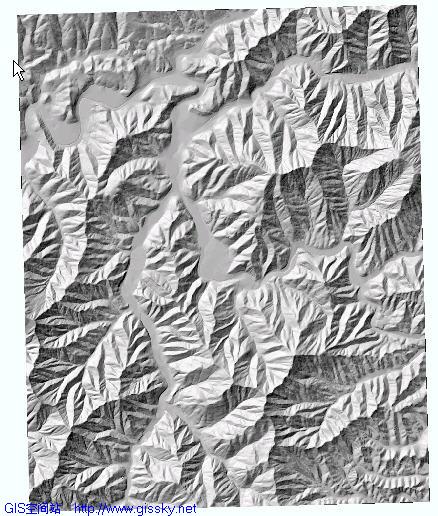

左图：来自ESRI的电子文档，说明方位角和太阳高度角的意义。在ArcGIS中缺省的方位角为315度（西北方向），缺省的太阳高度角为45度。 下面我们一起进行操作吧： Step 1:首先，打开下载数据中的surface.mxd这个地图文档。我们将对elevgrid这个栅格数据创建山体阴影。 Step 2:设置分析环境　　在Spatial Analyst工具条中，Spatial Analyst菜单下，点击Options。设置你的工作目录；设置Extent为"Same as Layer elevgrid";设置Cell Size "Same as Layer elevgird". Step 3: 创建山体阴影 　　在Spatial Analyst菜单--->Surface Analysis---->Hillshade，出现下面这个控制面版，在Input Surface 中选择输入的Raster,Azimuth表示方位角，Altitude表示高度角。下面都使用缺省值。（大家注意Output raster中为，也就是生成的栅格数据为临时的。） Step 4:稍等，结果就出来了，如下图所示，还是蛮专业的吧。 Step 5:别忘了，这个栅格数据是临时的，还需要把他永久保存下来。如下图所示，选择保存的路径和文件名就OK了。
