MATLAB图形
在上节内容中我们大概了解了MATLAB绘图的一些基本操作命令，在本节我们将继续探索MATLAB绘图和图形功能，内容包括：
如何绘制二维条形图
如何绘制等值线
如何绘制三维图
MATLAB绘制条形图
MATLAB 中使用 bar 命令绘制一个二维条形图。
具体示例
如果有一个包含10名学生的教室，这些学生获得的分数的百分比是75，58，90，87，50，85，92，75，60和95，使用这个数据，我们将绘制条形图。
在MATLAB中建立一个脚本文件，并输入下述代码：
x = [1:10];
y = [75, 58, 90, 87, 50, 85, 92, 75, 60, 95];
bar(x,y), xlabel('Student'),ylabel('Score'),
title('First Sem:')
print -deps graph.eps
运行该文件，MATLAB显示如下的棒形图：
MATLAB绘制等值线
contour 线的两个变量的函数的曲线，沿着该函数具有一个恒定值。加入等于标高点，一个给定的水平，如平均海平面以上用于创建等高线图等高线。
MATLAB 提供了一个轮廓绘制等高线图的函数。
具体例子
让我们生成的等高线图，显示了对于一个给定的功能的轮廓线 g = f(x, y)。这个函数有两个变量，因此，我们将生成两个独立的变量，即两个数据集 x 和 y。这是通过调用 meshgrid 命令。
meshgrid 命令是用于产生一个矩阵的元素，赋予 x 和 y 的范围内进行了在每一种情况下的增量同规格一起。
让我们绘制函数 g = f(x, y), where −5 ≤ x ≤ 5, −3 ≤ y ≤ 3，这两个值的增量为0.1。这些变量设置语法为：
[x,y] = meshgrid(–5:0.1:5, –3:0.1:3);
最后，我们需要分配功能，函数是：x2 + y2
在 MATLAB 中一个脚本文件，并输入下述代码：
[x,y] = meshgrid(-5:0.1:5,-3:0.1:3); %independent variables g = x.^2 + y.^2; % our function contour(x,y,g) % call the contour function print -deps graph.eps

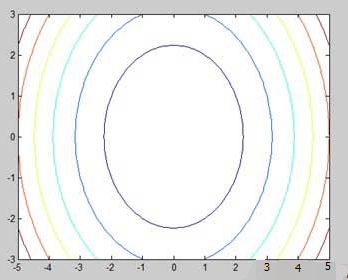

运行该文件，MATLAB显示的等高线图如下：
让我们修改代码，慢慢美化该等高线图：
[x,y] = meshgrid(-5:0.1:5,-3:0.1:3); %independent variables g = x.^2 + y.^2; % our function [C, h] = contour(x,y,g); % call the contour function set(h,'ShowText','on','TextStep',get(h,'LevelStep')*2) print -deps graph.eps
运行该文件，MATLAB显示的等高线图变成下述样子：
MATLAB绘制三维图
三维绘图基本显示两个变量中的一个函数定义的表面，g = f (x,y)。
像以前一样，定义 g，我们首先创建一组点（X，Y）函数，使用 meshgrid 命令在域；接下来，我们该函数本身分配；最后使用 surf 命令来创建曲面图。
具体示例
让我们建立一个三维地图函数表面 g = xe-(x2 + y2)
在MATLAB中建立一个脚本文件，并输入下述代码：
[x,y] = meshgrid(-2:.2:2); g = x .* exp(-x.^2 - y.^2); surf(x, y, g) print -deps graph.eps
运行该文件，MATLAB 显示下面的3-D地图：
MATLAB中也可以使用的网格的命令来生成一个三维表面。然而，surfcommand 显示连接线和面的表面的颜色，而 meshcommand 创建一个线框表面色线，连接定义点。
