MATLAB Simulink 仿真
Simulink 是 MATLAB 最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。本节要教你建立 simulink 仿真程序。
它可以让你将 MATLAB 算法模型，以及导出到MATLAB仿真结果作进一步分析。
Simulink 支持：
系统级设计
模拟
自动代码生成
嵌入式系统的测试和验证
下列是简要说明：
Stateflow 允许开发状态机器和流程图。
Simulink Coder 可以自动生成C源代码系统的实时实现。
xPC Target 可基于x86 实时系统提供了一个环境模拟和测试 Simulink 和 Stateflow 模型的实时物理系统上。
Embedded Coder 支持特定的嵌入式目标。
HDL Coder 允许自动生成可综合的VHDL和Verilog
SimEvents 提供了一个库的图形积木造型排队系统
Simulink 是能够通过造型风格检查，要求可追溯性和模型覆盖分析模型系统的核查和验证。
Simulink 设计验证，让您识别设计错误，并生成测试模型检查情况。
使用 Simulink
要打开 Simulink，在 MATLAB 工作空间的类型：

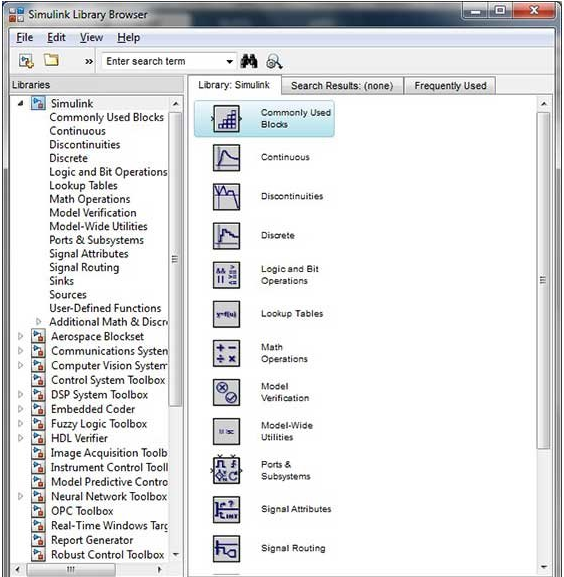

simulink使用库浏览打开 Simulink ，库浏览是用于建立仿真模型。
在左侧窗格中，你会发现几个库的基础上，各系统分类，点击每一个设计模块将显示在右侧的窗口窗格中。
建立模型

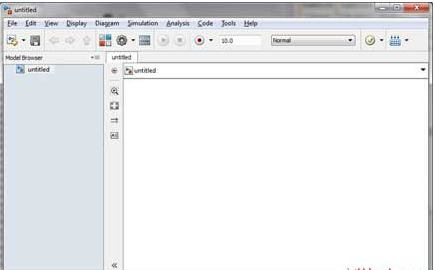

要建立一个新的模型库浏览的工具栏上，单击新建按钮，将打开一个新的未命名的示范窗口，如下图所示：
Simulink 模型的框图。
模型元素的加入，通过选择适当的元素从“库”浏览器，并将其拖动到模型窗口，或者，您可以复制模型元素，将它们粘贴到模型窗口。
具体例子

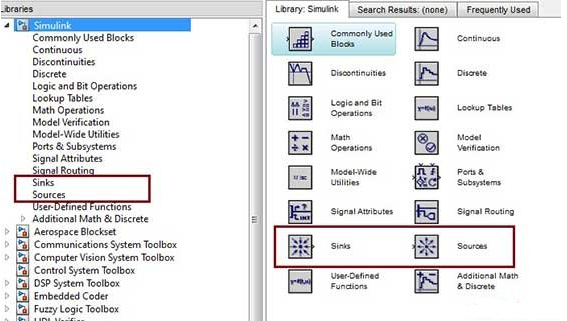

从 Simulink 库中的拖放到你的项目。
如果在本实施例的目的，2块将被用于模拟 - 源（信号）和一个接收器（范围）。信号发生器（源）产生模拟信号，然后将图形可视化的范围（片）。
首先从库中所需的块拖动到项目窗口；然后，将块连接在一起，可以通过拖动一个街区到另一个连接点连接器。

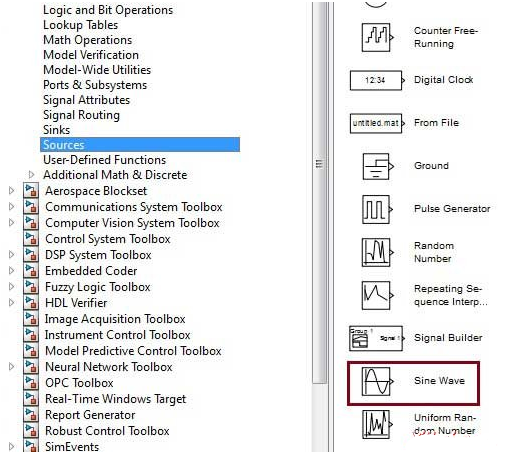

让我们“正弦波”拖动到模型块。

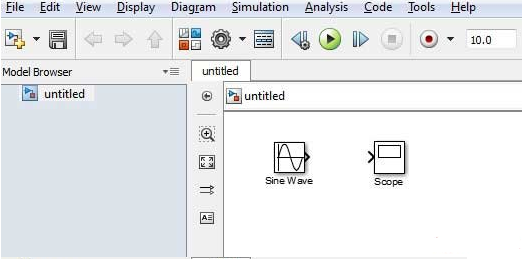

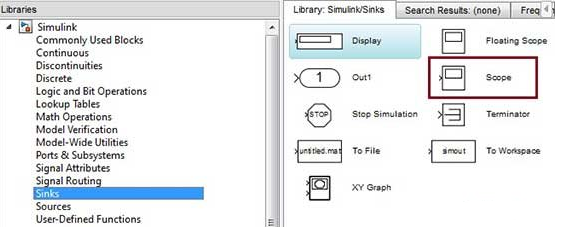

选择 'Sinks' 从库中拖出一个 “Scope” 到模型块。

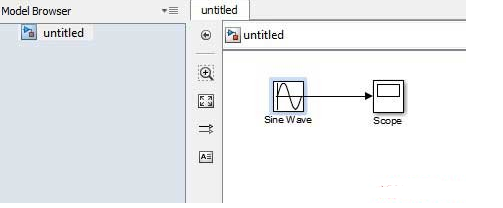

将信号线从的输出正弦波块，范围块的输入。
运行仿真按下 “Run” 按钮，所有参数保持默认（从模拟菜单中，您可以更改它们）。
我们可以从下图得到应该得到的范围。
