MATLAB绘图

在MATLAB中绘制函数图形的步骤如下：

1. 先定义变量 x，通过指定的变量 x 值的范围，该函数被绘制；

2. 然后定义函数， y = f(x)；

3. 最后调用 plot 命令，如 plot(x, y)。

接下来我们通过例子绘制简单的函数 y = x , x 值的范围从0到100，增量为5。

在MATLAB中建立一个脚本文件，输入下述代码：

x = [0:5:100];
y = x;
plot(x, y)

运行该文件，MATLAB会显示下述图形：

让我们举一个例子，绘制函数 y = x²。

在这个例子中，我们将绘制两个图形具有相同的函数，但在第二次，我们将减少值的增量。

请注意，因为减少了增量，图形会变得平滑。

在MATLAB中建立一个脚本文件，输入下述代码：

x = [1 2 3 4 5 6 7 8 9 10];
x = [-100:20:100];
y = x.^2;
plot(x, y)

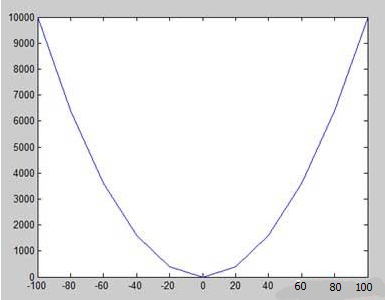

运行该文件，MATLAB 显示如下图形：

更改代码文件小，减少增量5：

x = [-100:5:100];
y = x.^2;
plot(x, y)

MATLAB绘制出一条平滑的曲线图：

MATLAB添加标题，标签，网格线和缩放的图形

我们可以在 MATLAB 中添加标题，调整 x 轴和 y 轴，网格线，并沿标签美化图形。

• xlabel 和 ylabel 指令产生沿 x 轴和 y 轴的标签。

• 标题命令允许你生成图表上的一个标题。

• 网格命令允许你生成图上的网格线。

• 轴等于命令允许生成与同等规模因素和空间两个坐标轴上的积点。

• 轴方形命令生成一个正方形的积点。

详细示例

在MATLAB中建立一个脚本文件，输入下述代码：

x = [0:0.01:10];
y = sin(x);
plot(x, y), xlabel('x'), ylabel('Sin(x)'), title('Sin(x) Graph'),
grid on, axis equal

在MATLAB中会生成下图：

MATLAB在同一张图上绘制多个函数

在MATLAB中可以绘制多个图形相同的积点。下面的例子演示了这一概念：

具体示例

在MATLAB中建立一个脚本文件，并输入下述代码：

x = [0 : 0.01: 10];
y = sin(x);
g = cos(x);
plot(x, y, x, g, '.-'), legend('Sin(x)', 'Cos(x)')

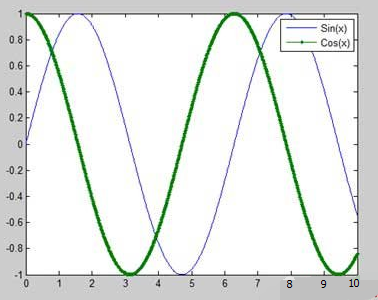

MATLAB会生成下图：

MATLAB在走势图上的颜色设置

MATLAB包含了八个绘制图形的基本颜色选项，下表提供了显示的颜色以及相应的代码：

具体示例

让我们绘制两个多项式的图形：

1. f(x) = 3x⁴ + 2x³+ 7x² + 2x + 9 and

2. g(x) = 5x³ + 9x + 2

在MATLAB中建立一个脚本文件，并输入下述代码：

x = [-10 : 0.01: 10];
y = 3*x.^4 + 2 * x.^3 + 7 * x.^2 + 2 * x + 9;
g = 5 * x.^3 + 9 * x + 2;
plot(x, y, 'r', x, g, 'g')

运行该文件，MATLAB会生成下图：

MATLAB设置轴刻度

该轴命令允许您设置轴的刻度，您可以提供的最小值和最大值的 x 和 y 轴，使用轴命令的方式如下：

axis ( [xmin xmax ymin ymax] )

具体示例

在 MATLAB 中建立一个脚本文件，并输入下述代码：

x = [0 : 0.01: 10];
y = exp(-x).* sin(2*x + 3);
plot(x, y), axis([0 10 -1 1])

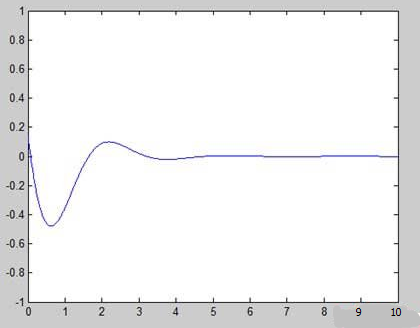

运行该文件，MATLAB会生成下图：

MATLAB生成子图

当创建一个数组地块在相同的数字，这些地块被称为子图。

MATLAB 中使用 subplot 命令创建子图。

subplot(m, n, p)

其中，m 和 n 为积阵列的行和列的数量，p 指定把一个特定的积。

subplot 命令建立的每个绘图都可以有其自己的特点。

具体示例

让我们生成下述的两个图：

• y = e^−1.5xsin(10x)

• y = e^−2xsin(10x)


在MATLAB中建立一个脚本文件，并输入下述代码：

x = [0:0.01:5];
y = exp(-1.5*x).*sin(10*x);
subplot(1,2,1)
plot(x,y), xlabel('x'),ylabel('exp(–1.5x)*sin(10x)'),axis([0 5 -1 1])
y = exp(-2*x).*sin(10*x);
subplot(1,2,2)
plot(x,y),xlabel('x'),ylabel('exp(–2x)*sin(10x)'),axis([0 5 -1 1])

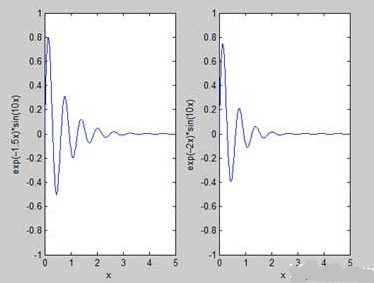

运行该文件，MATLAB会生成下图：
