3.5 单片机中 74HC138 三八译码器的应用
在我们设计单片机电路的时候，单片机的 IO 口数量是有限的，有时并满足不了我们的设计需求，比如我们的 STC89C52 一共有32个 IO 口，但是我们为了控制更多的器件，就要使用一些外围的数字芯片，这种数字芯片由简单的输入逻辑来控制输出逻辑，比如 74HC138 这个三八译码器，图3-15是 74HC138 在我们原理图上的一个应用。

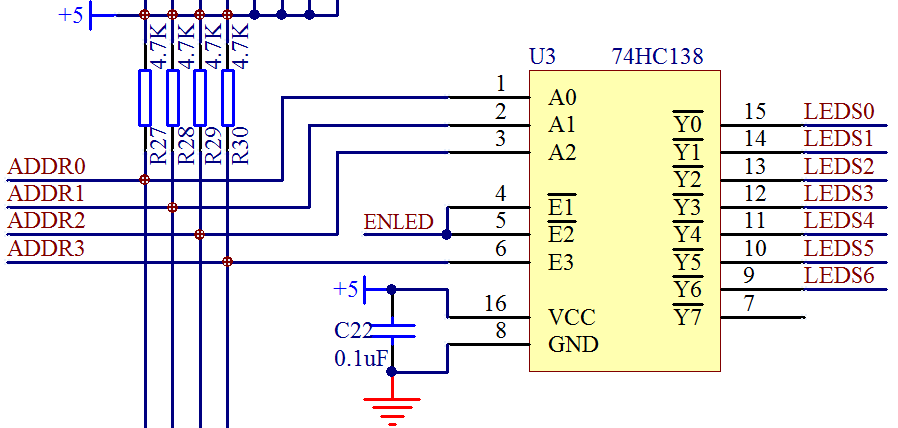

图3-15 74HC138 应用原理图
从这个名字来分析，三八译码器，就是把3种输入状态翻译成8种输出状态。从图3-15所能看出来的，74HC138 有1～6一共是6个输入引脚，但是其中4、5、6这三个引脚是使能引脚。使能引脚和我们前边讲 74HC245 的 OE 引脚是一样的，这三个引脚如果不符合规定的输入要求，Y0 到 Y7 不管你输入的1、2、3引脚是什么电平状态，总是高电平。所以我们要想让这个 74HC138 正常工作，ENLED 那个输入位置必须输入低电平，ADDR3 位置必须输入高电平，这两个位置都是使能控制端口。不知道大家是否记得我们第二课的程序有这么两句 ENLED = 0；ADDR3 = 1；就是控制使这个 74HC138 使能的。
这类逻辑芯片，大多都是有使能引脚的，使能符合要求了，那下面就要研究控制逻辑了。对于数字器件的引脚，如果一个引脚输入的时候，有0和1两种状态；对于两个引脚输入的时候，就会有00、01、10、11这四种状态了，那么对于3个输入的时候，就会出现8种状态了，大家可以看下边的这个真值表——图3-16，其中输入是 A2、A1、A0 的顺序，输出是从Y0、Y1......Y7 的顺序。

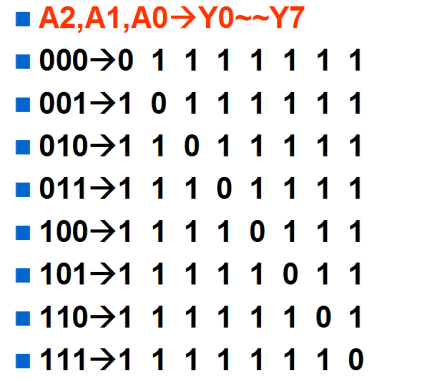

图3-16 74HC138 真值表
从图3-16可以看出，任一输入状态下，只有一个输出引脚是低电平，其他的引脚都是高电平。在前面的电路中我们已经看到，8个 LED 小灯的总开关三极管 Q16 基极的控制端是 LEDS6，也就是 Y6 输出一个低电平的时候，可以开通三极管 Q16，从右侧的希望输出的结果，我们可以推导出我们的 A2、A1、A0 的输入状态应该是110，如图3-17。

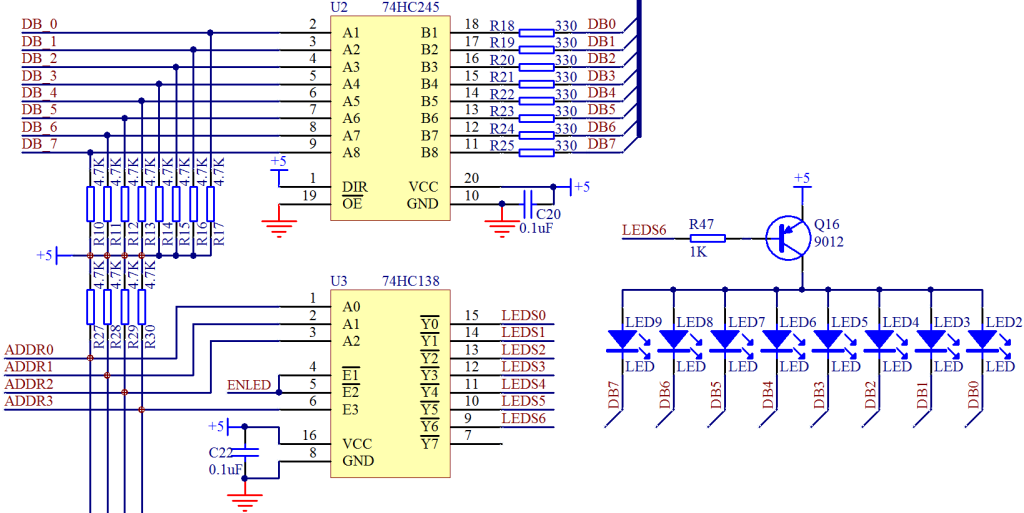

图3-17 LED 小灯整体电路图
那么我们再整体捋一遍点亮 LED 小灯的过程，首先看 74HC138，我们要让 LEDS6 为低电平才能导通三极管 Q16，所以 ENLED = 0;ADDR3 = 1;保证 74HC138 使能。然后 ADDR2 =1; ADDR1 = 1; ADDR0 = 0;这样保证了三极管 Q16 这个开关开通，5 V 电源加到 LED 上。
而 74HC245 左侧是通过 P0 口控制，我们让 P0.0 引脚等于0，就是 DB_0 等于0，而右侧 DB0 等于 DB_0 的状态，也是0，那么这样在这一排共8个 LED 小灯当中，只有最右侧的小灯和 5 V 之间有压差，有压差就会有电流通过，有电流通过我们的 LED2 就会发光了。
74HC245 左侧我们可以看出来，是直接接到 P0 口上的，而 74HC138 的 ADDR0 ~ ADDR3接在何处呢？来看图3-18。

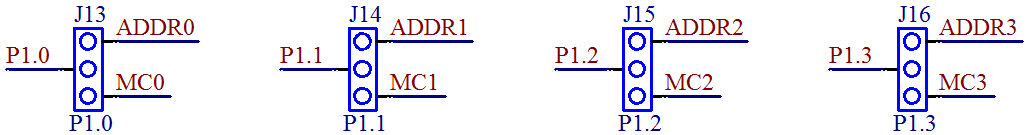

图3-18 显示译码与步进电机的选择跳线
跳线是大家以后经常会接触到的一个器件，它就是2根或者3根靠在一起的排针，然后可以用一个叫作跳线帽的东西连接其相邻的2根针。它的作用就是起到导线的作用，我们可以通过跳线帽来实现连接线的切换。如图3-19。
图3-19 跳线实物图
从图中可以看出，跳线帽本身可以占2个针的位置，现在是把右侧和中间的针连到了一起，这样实现的就是图3-18中的 P1.0 和 ADDR0 连接到一起、P1.1 和 ADDR1 接一起、P1.2 和 ADDR2 接一起、P1.3 和 ADDR3 接一起。这样就可以透彻理解我们第二课的程序了。
好了，大家认真再回顾一下我们第二课的那个程序，再领悟一下这几个数字器件的用法。
