7.5 单片机 LED 点阵的纵向移动(动态显示)
点阵的动画显示，说到底就是对多张图片分别进行取模，使用程序算法巧妙的切换图片，多张图片组合起来就成了一段动画了，我们所看到的动画片、游戏等等，它们的基本原理也都是这样的。
上一节我们学了如何在点阵上画一个❤形，有时候我们希望这些显示是动起来的，而不是静止的。对于点阵本身已经没有多少的知识点可以介绍了，主要就是编程算法来解决问题了。比如我们现在要让点阵显示一个 I ❤ U 的动画，首先我们要把这个图形用取模软件画出来看一下，如图7-10所示。

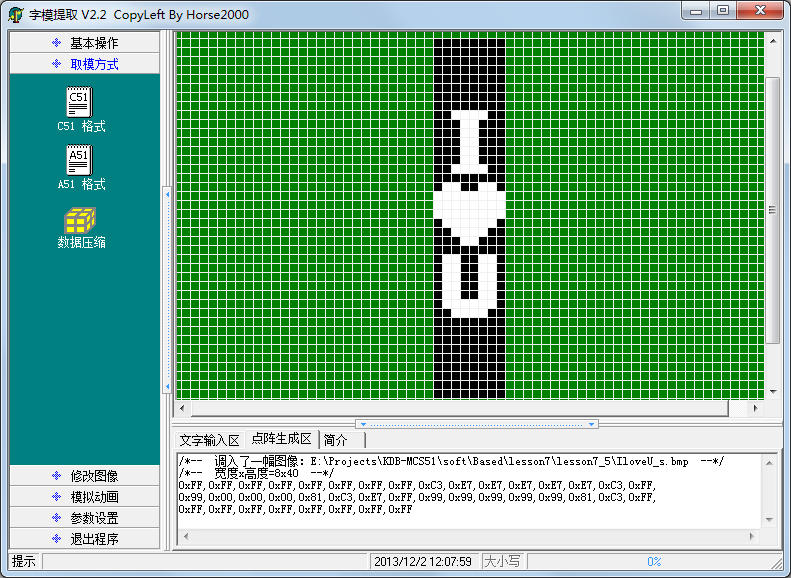

图7-10 上下移动横向取模
这张图片共有40行，每8行组成一张点阵图片，并且每向上移动一行就出现了一张新图片，一共组成了32张图片。
用一个变量 index 来代表每张图片的起始位置，每次从 index 起始向下数8行代表了当前的图片，250 ms 改变一张图片，然后不停的动态刷新，这样图片就变成动画了。首先我们要对显示的图片进行横向取模，虽然这是32张图片，由于我们每一张图片都是和下一行连续的，所以实际的取模值只需要40个字节就可以完成，我们来看看程序。
#include <reg52.h>
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
unsigned char code image[] = { //图片的字模表
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
0xC3,0xE7,0xE7,0xE7,0xE7,0xE7,0xC3,0xFF,
0x99,0x00,0x00,0x00,0x81,0xC3,0xE7,0xFF,
0x99,0x99,0x99,0x99,0x99,0x81,0xC3,0xFF,
0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF
};
void main(){
EA = 1; //使能总中断
ENLED = 0; //使能 U4，选择 LED 点阵
ADDR3 = 0;
TMOD = 0x01; //设置 T0 为模式1
TH0 = 0xFC; //为 T0 赋初值 0xFC67，定时 1 ms
TL0 = 0x67;
ET0 = 1; //使能 T0 中断
TR0 = 1; //启动 T0
while (1);
}
/* 定时器0中断服务函数 */
void InterruptTimer0() interrupt 1{
static unsigned char i = 0; //动态扫描的索引
static unsigned char tmr = 0; //250 ms 软件定时器
static unsigned char index = 0; //图片刷新索引
TH0 = 0xFC; //重新加载初值
TL0 = 0x67;
//以下代码完成 LED 点阵动态扫描刷新
P0 = 0xFF; //显示消隐
switch (i){
case 0: ADDR2=0; ADDR1=0; ADDR0=0; i++; P0=image[index+0]; break;
case 1: ADDR2=0; ADDR1=0; ADDR0=1; i++; P0=image[index+1]; break;
case 2: ADDR2=0; ADDR1=1; ADDR0=0; i++; P0=image[index+2]; break;
case 3: ADDR2=0; ADDR1=1; ADDR0=1; i++; P0=image[index+3]; break;
case 4: ADDR2=1; ADDR1=0; ADDR0=0; i++; P0=image[index+4]; break;
case 5: ADDR2=1; ADDR1=0; ADDR0=1; i++; P0=image[index+5]; break;
case 6: ADDR2=1; ADDR1=1; ADDR0=0; i++; P0=image[index+6]; break;
case 7: ADDR2=1; ADDR1=1; ADDR0=1; i=0; P0=image[index+7]; break;
default: break;
}
//以下代码完成每 250 ms 改变一帧图像
tmr++;
if (tmr >= 250){ //达到 250 ms 时改变一次图片索引
tmr = 0;
index++;
if (index >= 32){ //图片索引达到32后归零
index = 0;
}
}
}大家把这个程序下载到单片机上看看效果，一个 I ❤ U 一直往上走动的动画就出现了，现在还有哪位敢说我们工科同学不懂浪漫的？还需要用什么玫瑰花取悦女朋友吗？一点技术含量都没有，要玩就玩点高科技，呵呵。
当然，别光图开心，学习我们还要继续。往上走动的动画我写出来了，那往下走动的动画，大家就要自己独立完成了，不要偷懒，一定要去写代码调试代码。瞪眼看只能了解知识，而能力是在真正的写代码、调试代码这种实践中培养起来的。
