15.5 DS1302 寄存器介绍

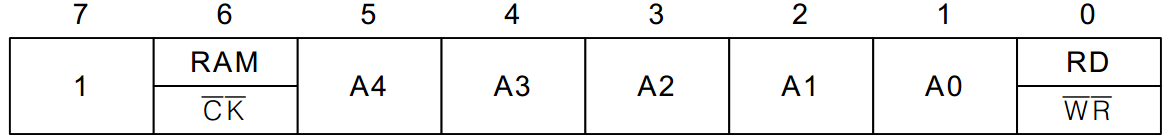

DS1302 的一条指令一个字节共8位,其中第7位(即最高位)固定为1,这一位如果是0的话,那写进去也是无效的。第6位是选择 RAM 还是 CLOCK 的,我前边说过,我们这里主要讲 CLOCK 时钟的使用,它的 RAM 功能我们不用,所以如果选择 CLOCK 功能,第6位是0,如果要用 RAM,那第6位就是1。从第5到第1位,决定了寄存器的5位地址,而第0位是读写位,如果要写,这一位就是0,如果要读,这一位就是1。指令字节直观位分配如图15-9所示。

图15-9 DS1302 命令字节

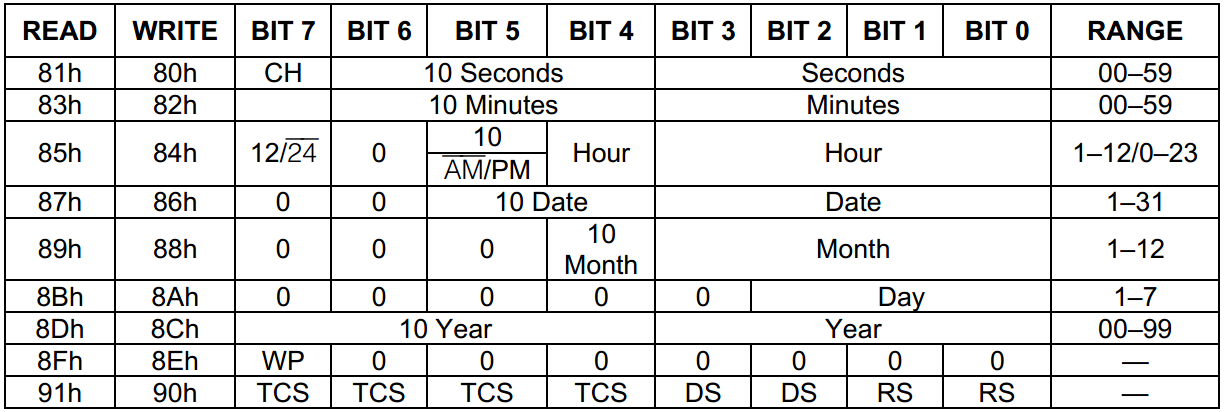

DS1302 时钟的寄存器,其中8个和时钟有关的,5位地址分别是 0b00000~0b00111,还有一个寄存器的地址是 01000,这是涓流充电所用的寄存器,我们这里不讲。在 DS1302 的数据手册里的地址,直接把第7位、第6位和第0位值给出来了,所以指令就成了 0x80、0x81 那些了,最低位是1,那么表示读,最低位是0表示写,如图15-10所示。

图15-10 DS1302 的时钟寄存器

寄存器0:最高位 CH 是一个时钟停止标志位。如果时钟电路有备用电源,上电后,我们要先检测一下这一位,如果这一位是0,那说明时钟芯片在系统掉电后,由于备用电源的供给,时钟是持续正常运行的;如果这一位是1,那么说明时钟芯片在系统掉电后,时钟部分不工作了。如果 Vcc1 悬空或者是电池没电了,当我们下次重新上电时,读取这一位,那这一位就是1,我们可以通过这一位判断时钟在单片机系统掉电后是否还正常运行。剩下的7位高3位是秒的十位,低4位是秒的个位,这里再提请注意一次,DS1302 内部是 BCD 码,而秒的十位最大是5,所以3个二进制位就够了。

寄存器1:最高位未使用,剩下的7位中高3位是分钟的十位,低4位是分钟的个位。

寄存器2:bit7 是1的话代表是12小时制,0代表是24小时制;bit6 固定是0,bit5 在12小时制下 0代表的是上午,1代表的是下午,在24小时制下和 bit4 一起代表了小时的十位,低4位代表的是小时的个位。

寄存器3:高2位固定是0,bit5 和 bit4 是日期的十位,低4位是日期的个位。

寄存器4:高3位固定是0,bit4 是月的十位,低4位是月的个位。

寄存器5:高5位固定是0,低3位代表了星期。

寄存器6:高4位代表了年的十位,低4位代表了年的个位。请特别注意,这里的00~99指的是2000年~2099年。

寄存器7:最高位一个写保护位,如果这一位是1,那么是禁止给任何其它寄存器或者那31个字节的 RAM 写数据的。因此在写数据之前,这一位必须先写成0。
