11.3 USB 转串口通信


随着技术的发展,工业上还有 RS232 串口通信的大量使用,但是商业技术的应用上,已经慢慢的使用 USB 转 UART 技术取代了 RS232 串口,绝大多数笔记本电脑已经没有串口这个东西了,那我们要实现单片机和电脑之间的通信该怎么办呢?

我们只需要在电路上添加一个 USB 转串口芯片,就可以成功实现 USB 通信协议和标准 UART 串行通信协议的转换,在我们的开发板上,我们使用的是 CH340T 这个芯片,如图11-5所示。

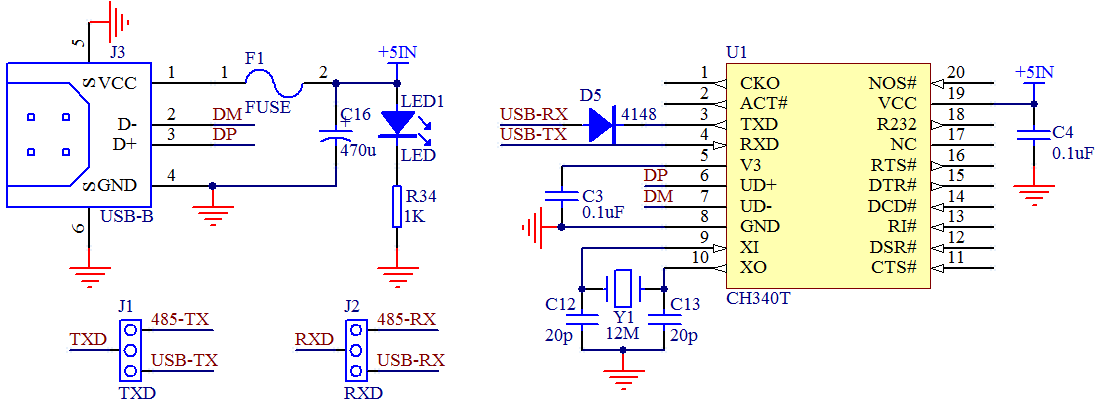

图11-5 USB 转串口电路

图中左下方 J1 和 J2 是两个跳线的组合,大家可以在我们板子左下方的位置找到,我们需要用跳线帽把中间和下边的针短接在一起。右侧的 CH340T 这个电路很简单,把电源、晶振接好后,6脚和7脚的 DP 和 DM 分别接 USB 口的2个数据引脚上去,3脚和4脚通过跳线接到了我们单片机的 TXD 和 RXD 上去。

CH340T 的电路里3脚位置加了个4148的二极管,是一个小技巧。因为 STC89C52 这个单片机下载程序时需要冷启动,就是先点下载后上电,上电瞬间单片机会先检测需要不需要下载程序。虽然单片机的 VCC 是由开关来控制,但是由于 CH340T 的3脚是输出引脚,如果没有此二极管,开关后级单片机在断电的情况下,CH340T 的3脚和单片机的 P3.0(即 RXD)引脚连在一起,有电流会通过这个引脚流入后级电路并且给后级的电容充电,造成后级有一定幅度的电压,这个电压值虽然只有两三伏左右,但是可能会影响到正常的冷启动。加了二极管后,一方面不影响通信,另外一个方面还可以消除这种不良影响。这个地方可以暂时作为了解,大家如果自己做这类电路,可以参考一下。
